特点和应用：Features and Applications

应用于380/ 440Vac三相四线连接的各类电源电子设备

Apply in various electronical equipments

同等功率下相对较小的体积 Relative small volume at equal power

主要可用来抑制工业电网通过电源线对设备的电磁干扰

Mainly used to suppress the EMI to the equipment in  industrial power net

对线一线和线一地间干扰具有优良的抑制能力

Provide high performance of effectively suppressing  EMI both in line-to-line and line-to-ground

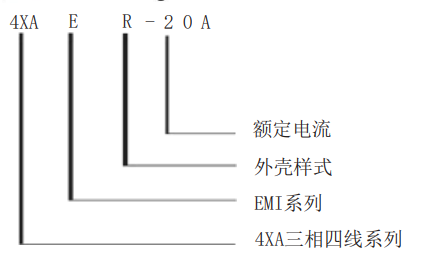

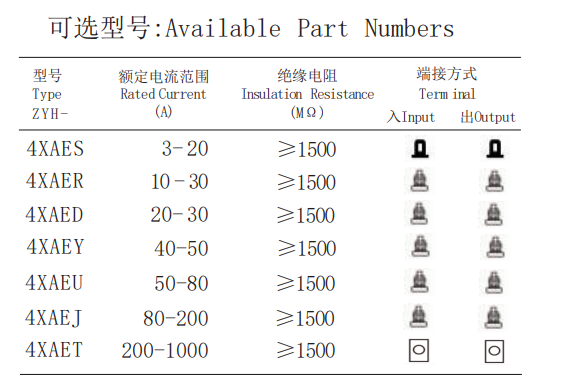

订购信息：Ordering Information

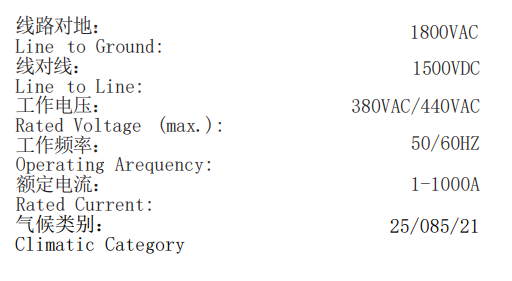

规格： Specifications

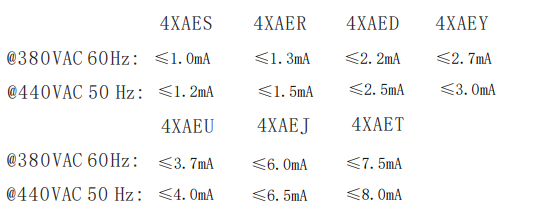

每条线路对地的******泄漏电流： Maximum leakage current each Line to Ground：

Hipot额定值（一分钟）：

Hipot rating (one minute):

电路原理图Electrical Schematics

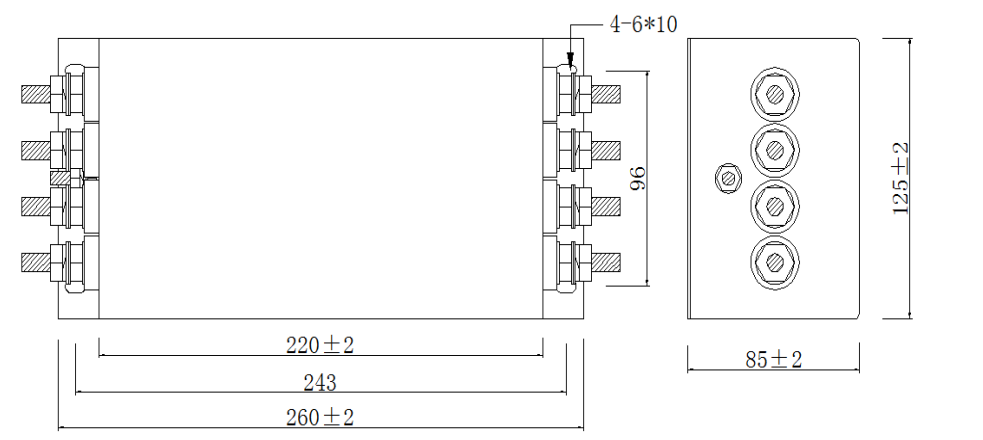

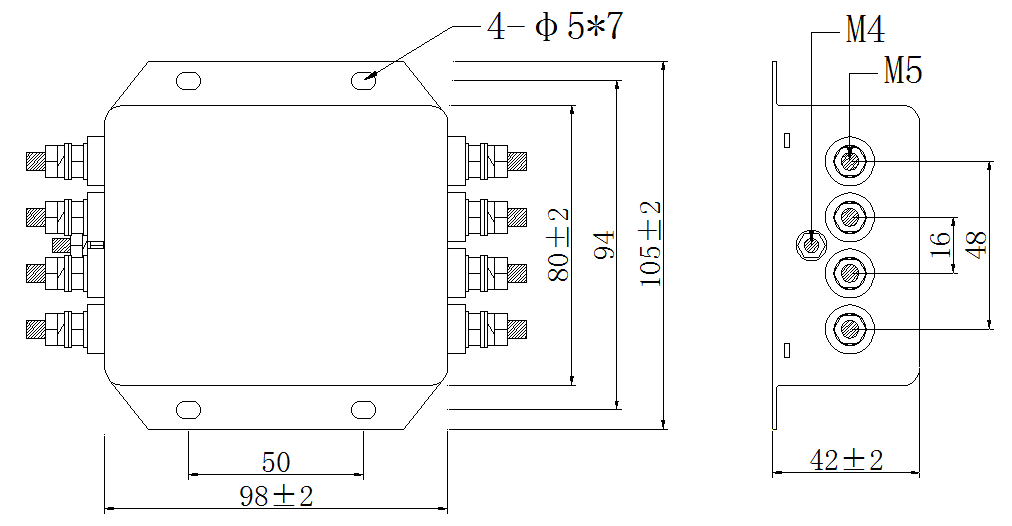

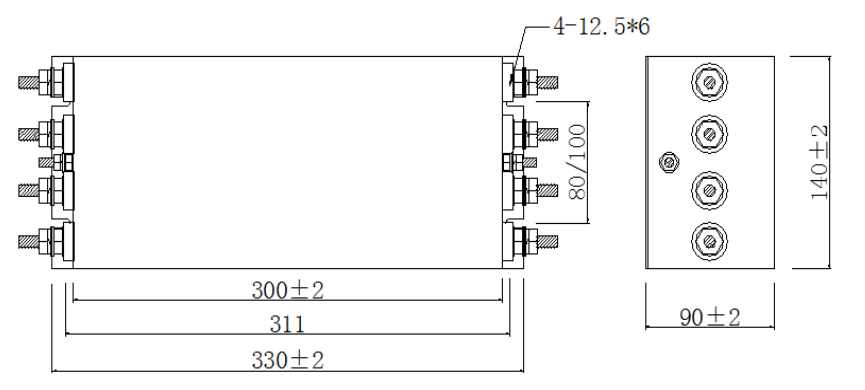

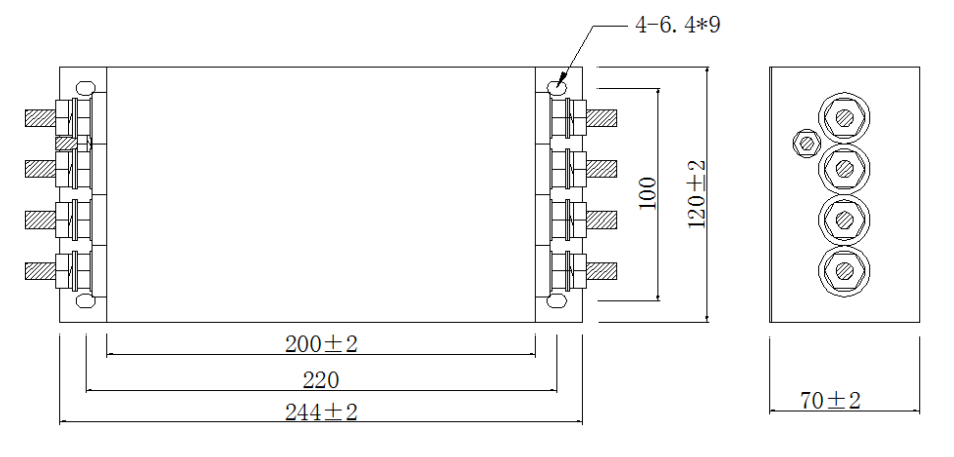

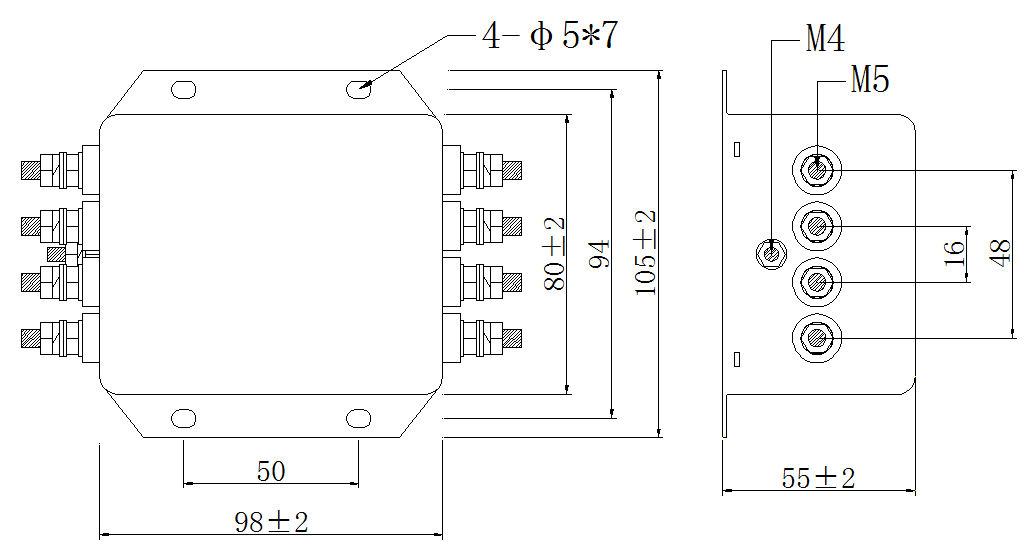

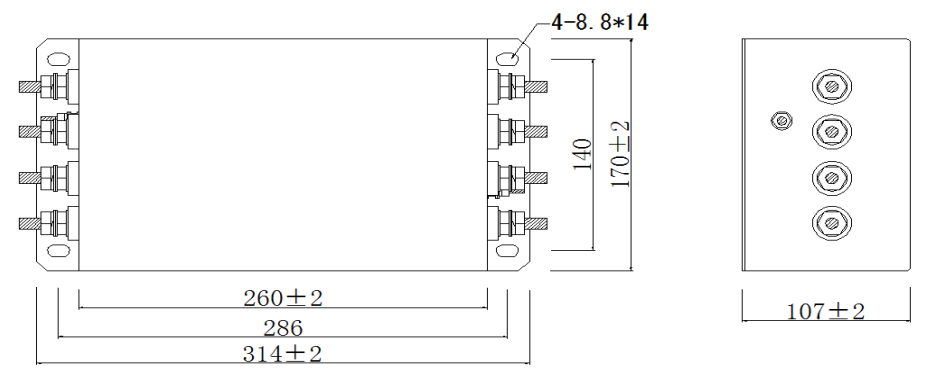

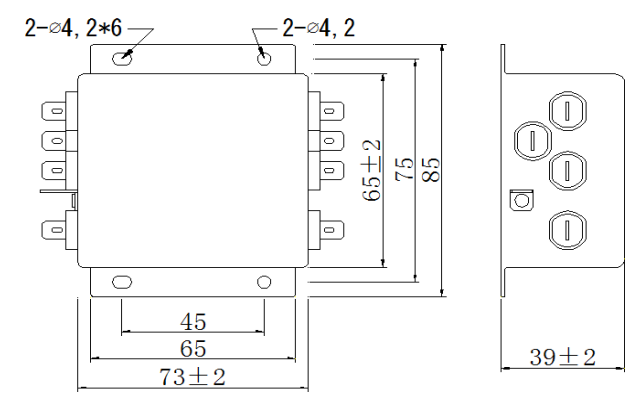

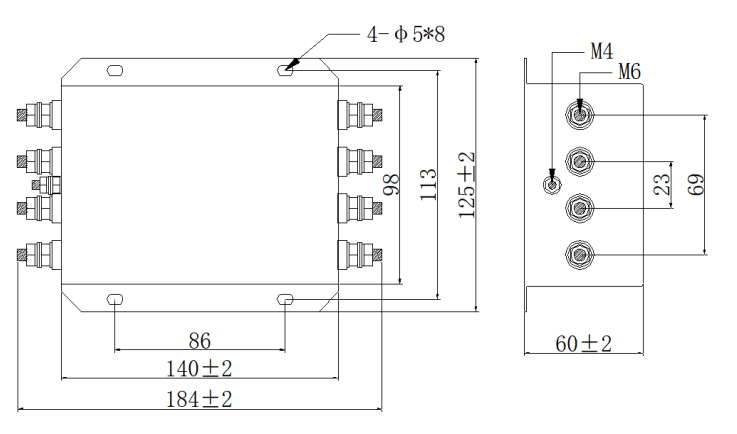

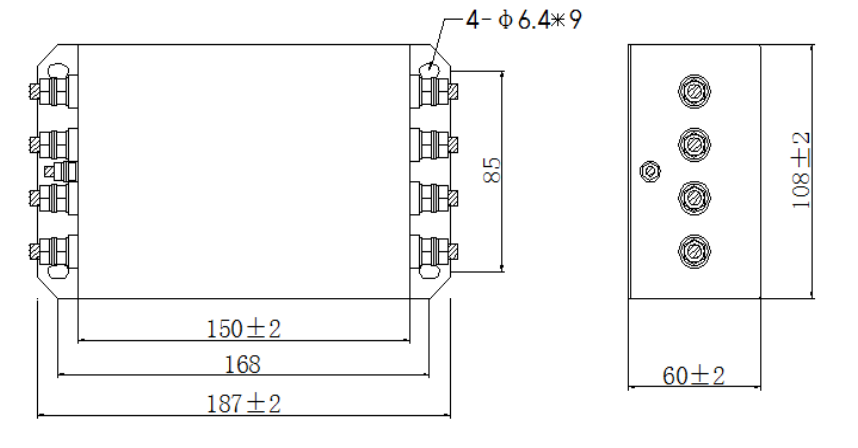

4XAES外壳样式：4XAES Case Styles

4XAER外壳样式：4XAER Case Styles

4XAED外壳样式：4XAED Case Styles

4XAEY外壳样式：4XAEY Case Styles

4XAEU外壳样式：4XAEU Case Styles

样式1：Case Styles one

样式2：Case Styles TWO

样式3：Case Styles Three

4XAEJ外壳样式：4XAEJ Case Styles

样式1：Case Styles one

样式2：Case Styles Two

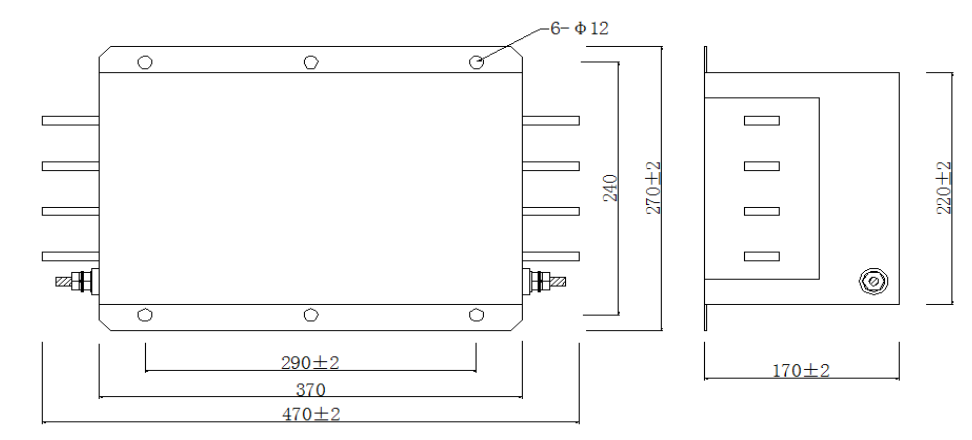

4XAET外壳样式：4XAET Case Styles

性能参数 Performance Data

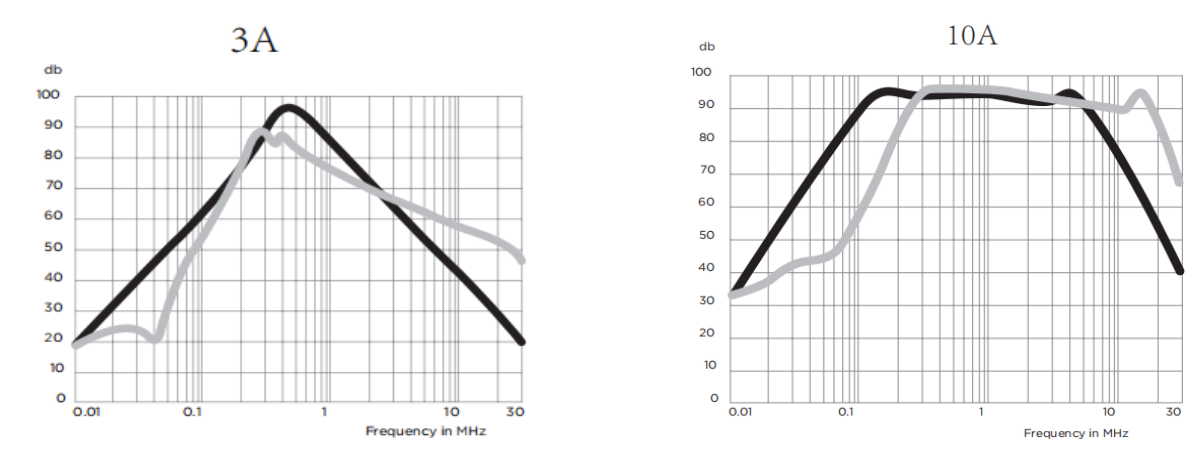

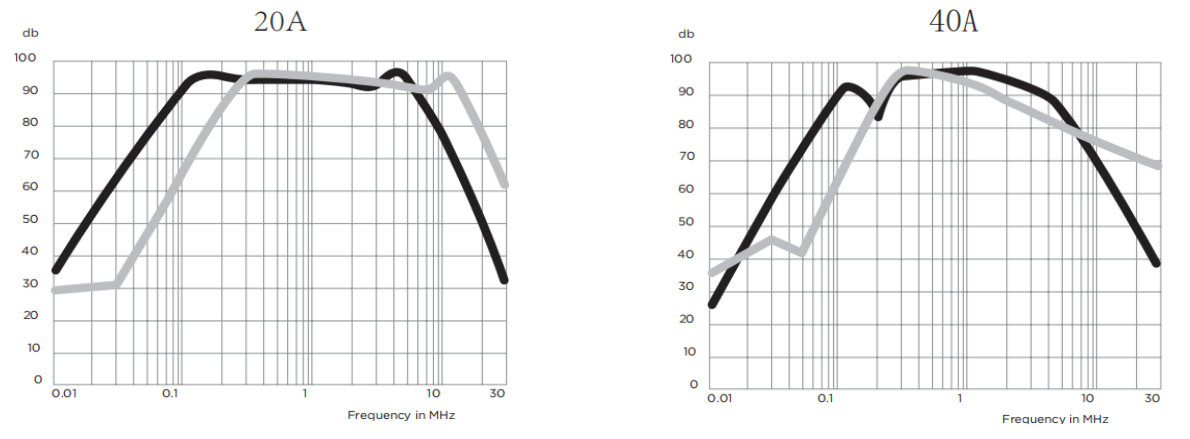

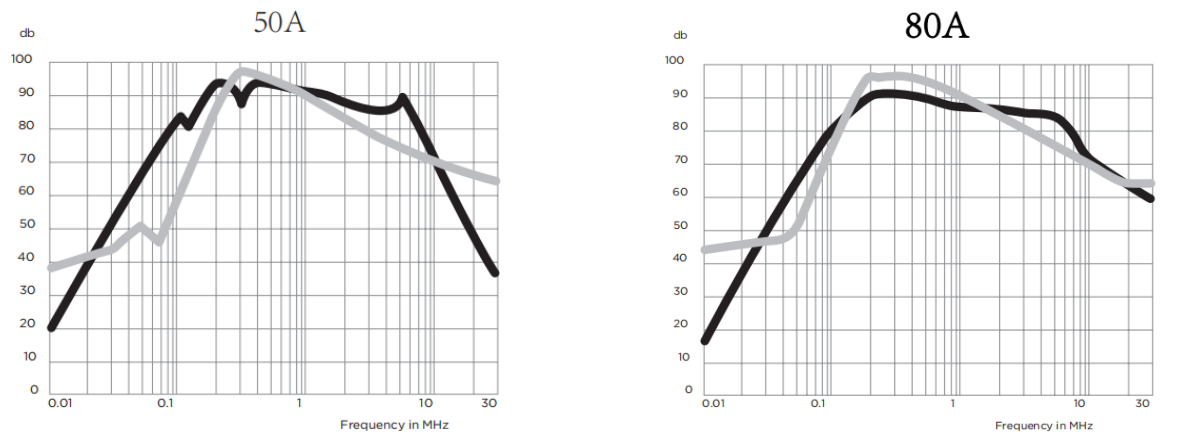

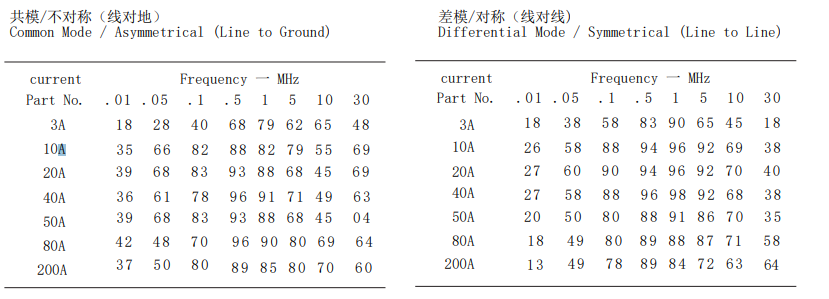

典型插入损耗 ypical Insertion Loss

在封闭的50欧姆系统中测量 Measured in closed 50 Ohm system

最小插入损耗 Minimum Insertion Loss

ZYH-4XA系列三相四线高插入损耗EMI电源滤波器.pdf
