特点和应用：Features and Applications

具有良好的共模和差模干扰抑制特性

Good performance of common mode anddifferentialmode suppression

对脉冲、连续或间歇干扰具有较高的抑制作用

Effectively control pulse, continuous orintermittentinterference

较小的泄漏电流

Low leakage current

被广泛应用于开关电源，UPS，变频器，电机驱动，电梯等设备

Applications for switching-mode power-supplyUPS,Converter , motor driver,lift etc.

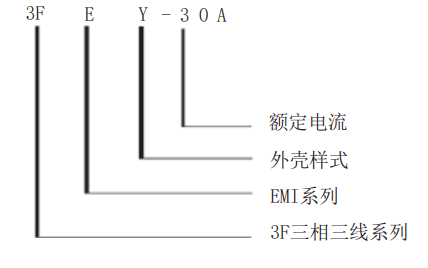

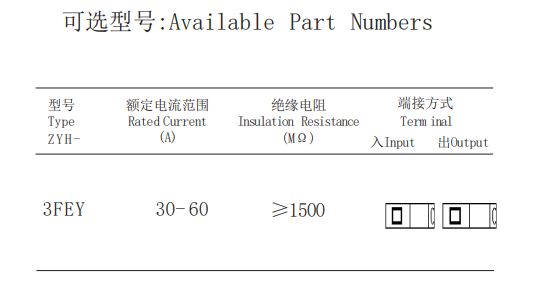

订购信息：Ordering Information

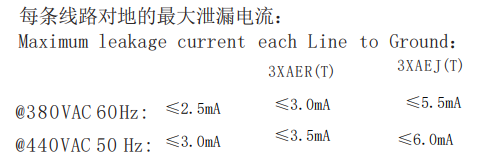

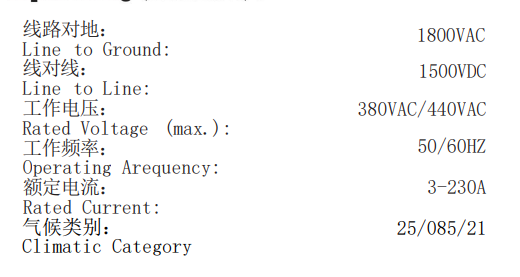

规格： Specifications

Hipot额定值（一分钟）：

Hipot rating (one minute):

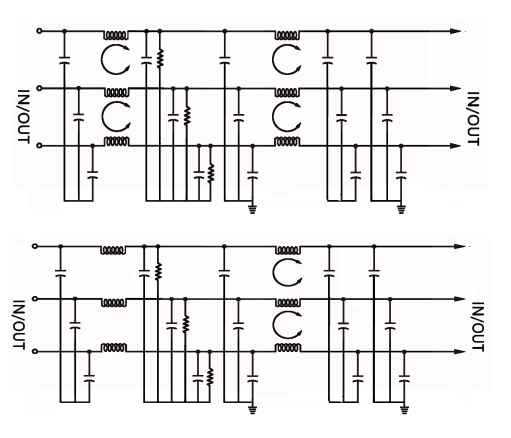

电路原理图Electrical Schematics

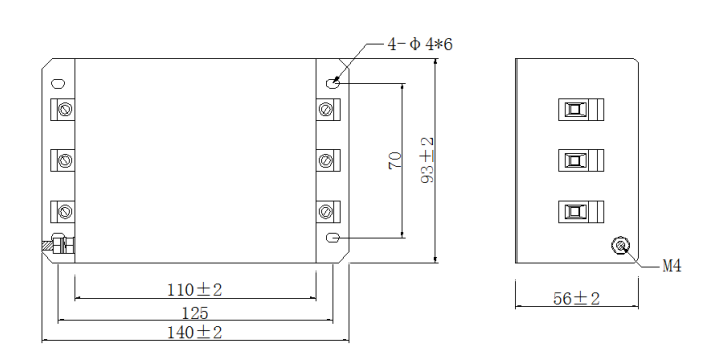

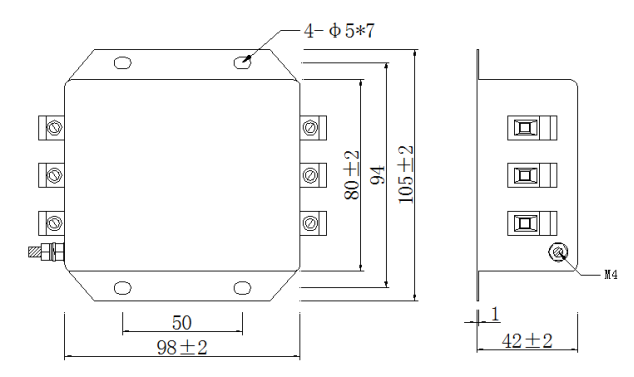

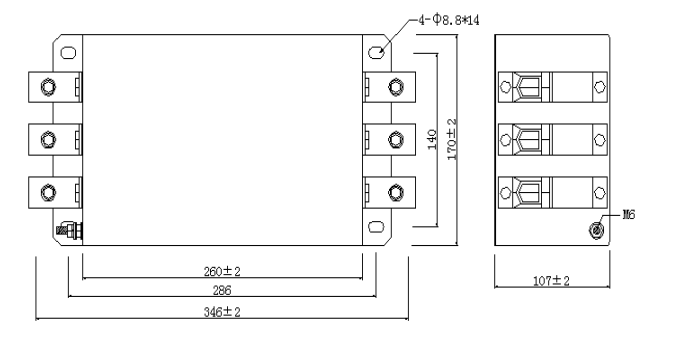

3XAER外壳样式：3XAERCaseStyles

样式1：CaseStylesone

样式2：CaseStyles Two

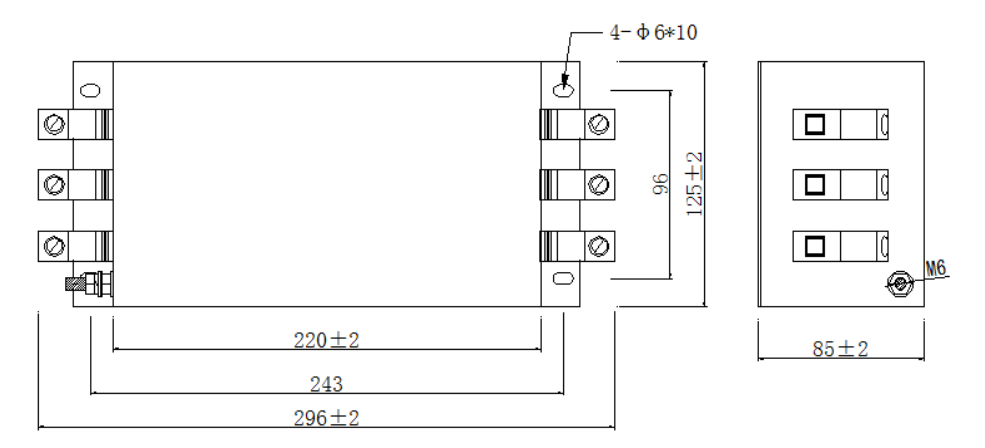

3XAEU外壳样式：3XAEUCaseStyles

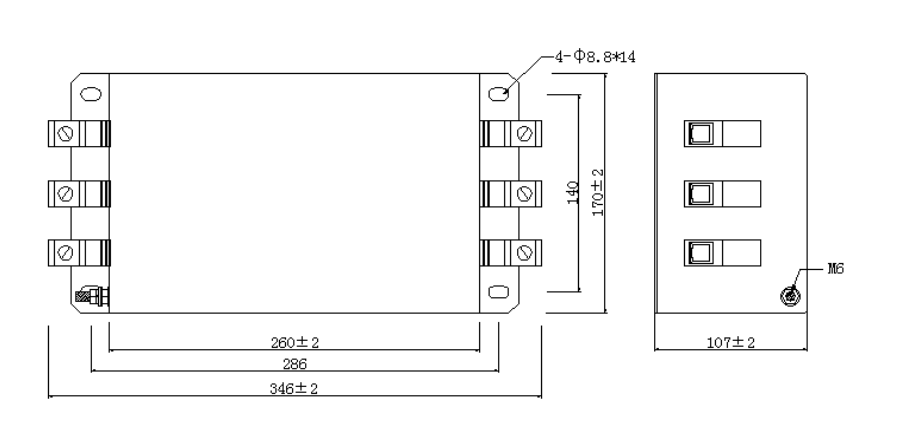

3XAEJ外壳样式：3XAEJCaseStyles

样式1：CaseStyles One

样式2：CaseStyles Three

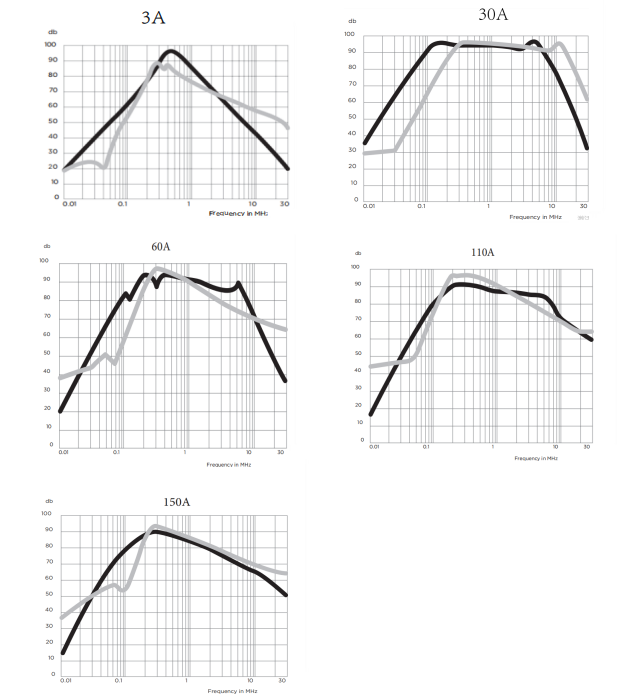

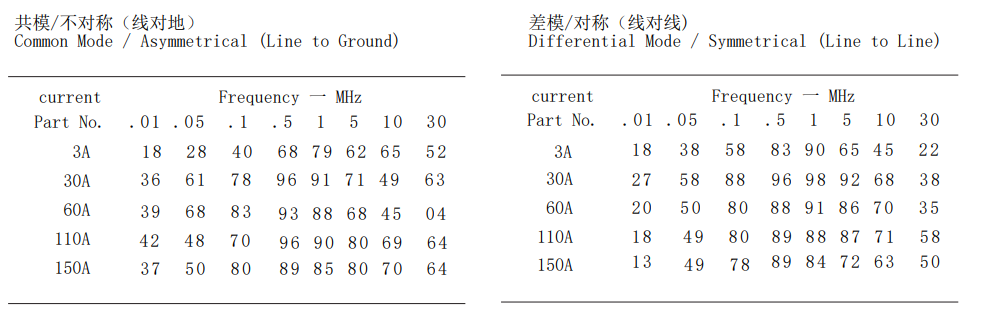

性能参数 Performance Data

典型插入损耗 ypical Insertion Loss

在封闭的50欧姆系统中测量 Measured in closed 50 Ohm system

最小插入损耗 Minimum Insertion Loss

ZYH-3XA（欧式端子）系列三相三线高插入损耗EMI电源滤波器.pdf
