特点和应用：Features and Applications

具有良好的共模和差模干扰抑制特性

Good performance of common mode and differential  mode suppression

对脉冲、连续或间歇干扰具有较高的抑制作用

Effectively  control pulse, continuous or intermittent  interference

较小的泄漏电流

Low leakage current

被广泛应用于开关电源，UPS，变频器，电机驱动，电梯等 设备

Applications for switching-mode power-supply UPS,Converter , motor driver,lift etc.

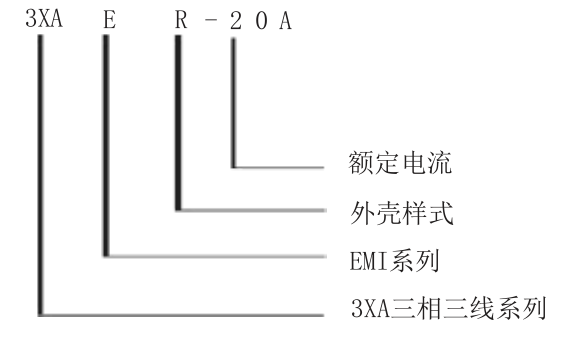

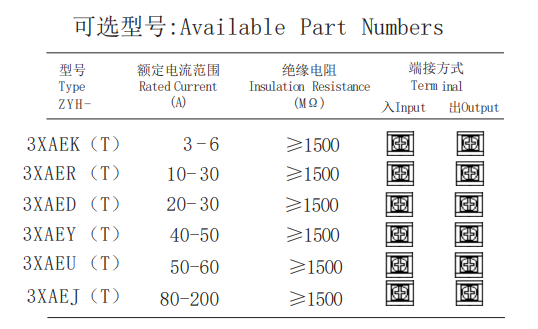

订购信息：Ordering Information

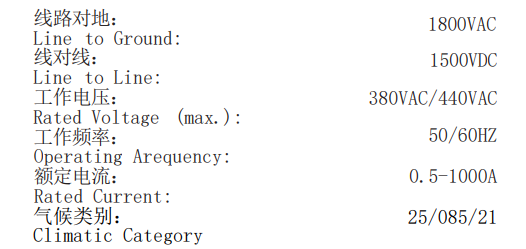

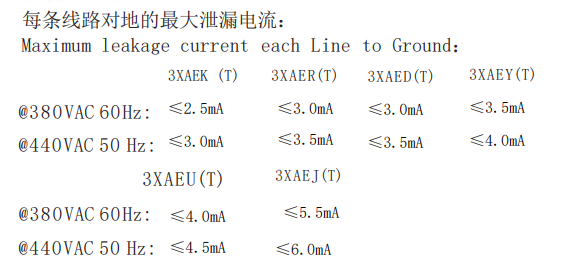

规格： Specifications

Hipot额定值（一分钟）：

Hipot rating (one minute):

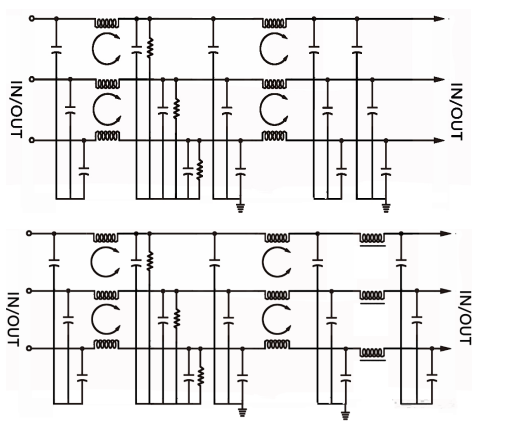

电路原理图Electrical Schematics

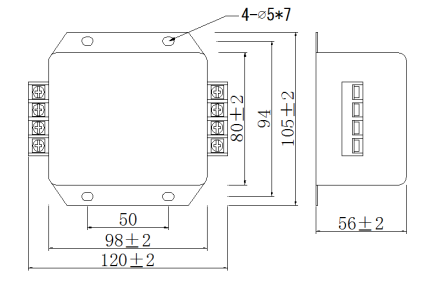

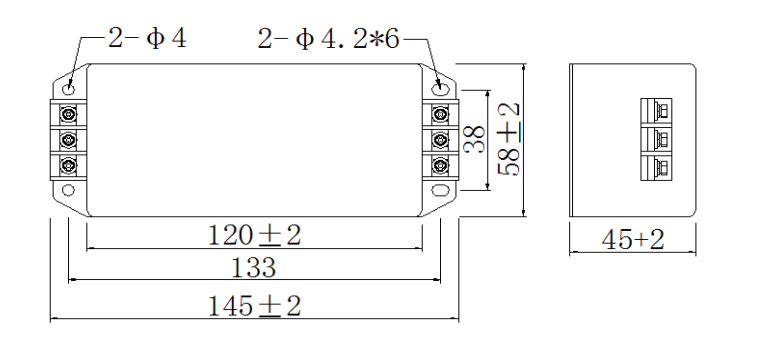

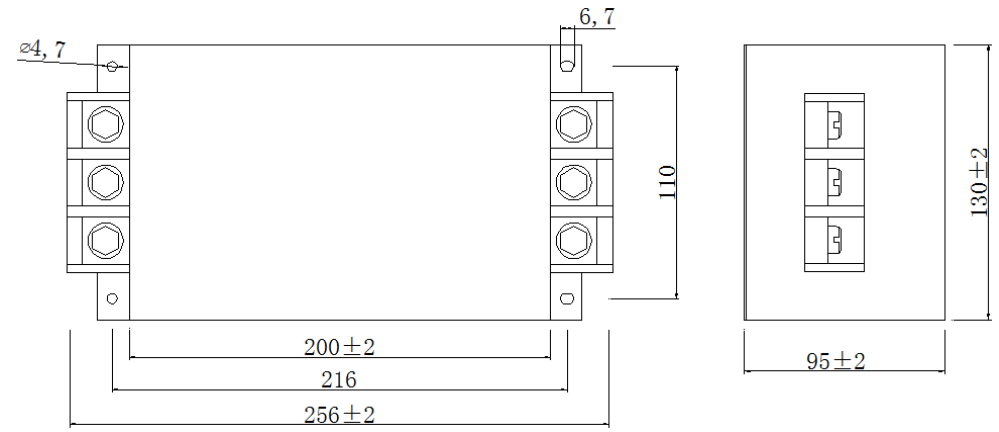

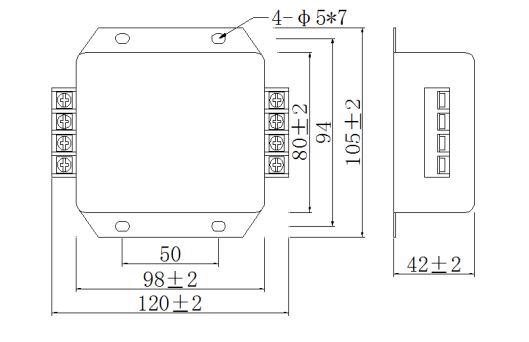

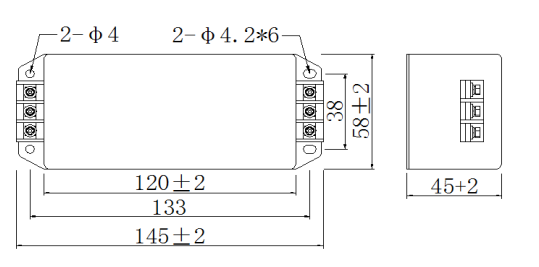

3XAEK(T)外壳样式：3XAEK(T)Case Styles

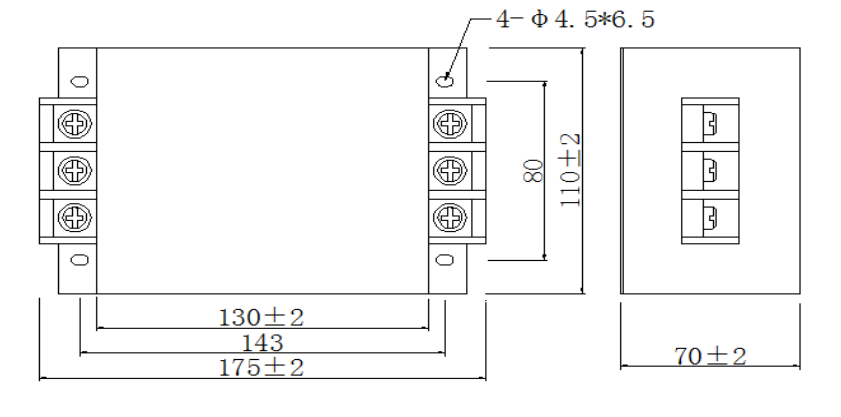

3XAER(T)外壳样式：3XAER (T)Case Styles

样式1：CaseStyles one

样式2：CaseStyles Two

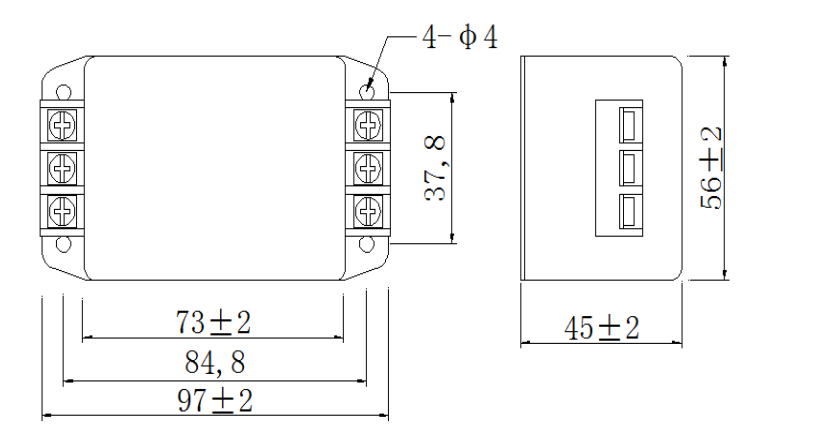

3XAED(T)外壳样式：3XAED (T)Case Styles

样式1：CaseStyles one

样式2：CaseStyles Two

3XAEY(T)外壳样式：3XAEY (T)Case Styles

3XAEU(T)外壳样式：3XAEU ( T ) Case Styles

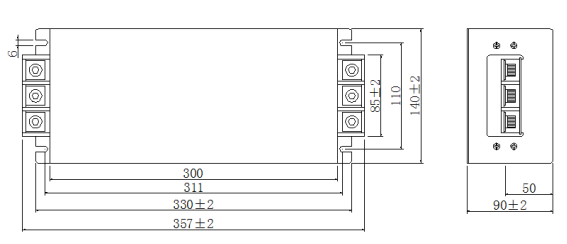

3XAEJ(T)外壳样式：3XAEJ (T)Case Styles

性能参数 Performance Data

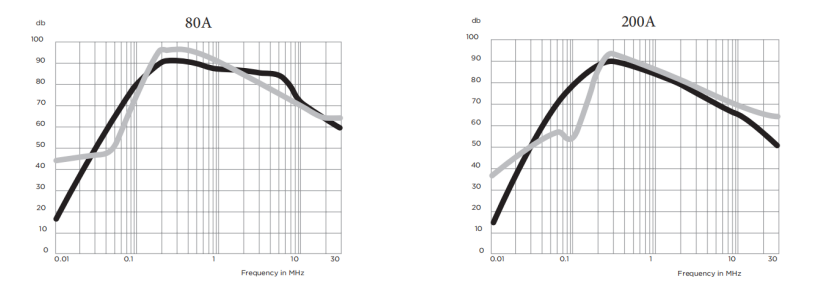

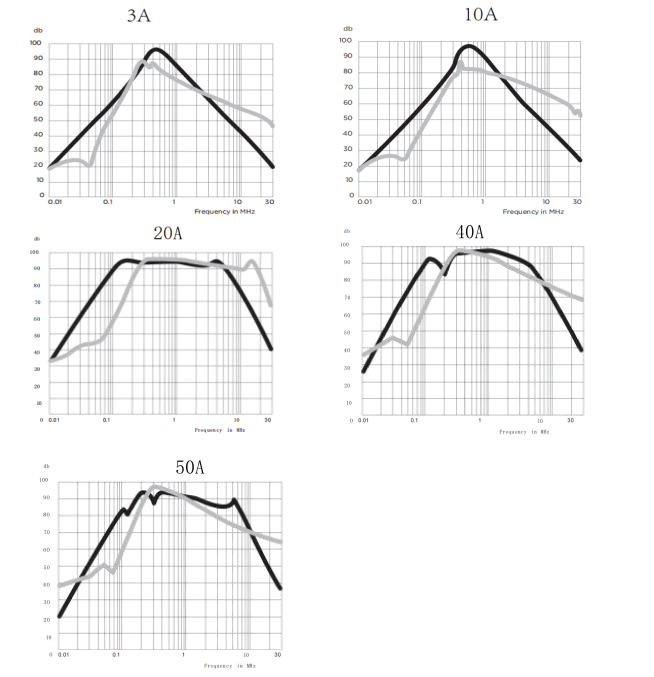

典型插入损耗 ypical Insertion Loss

在封闭的50欧姆系统中测量 Measured in closed 50 Ohm system

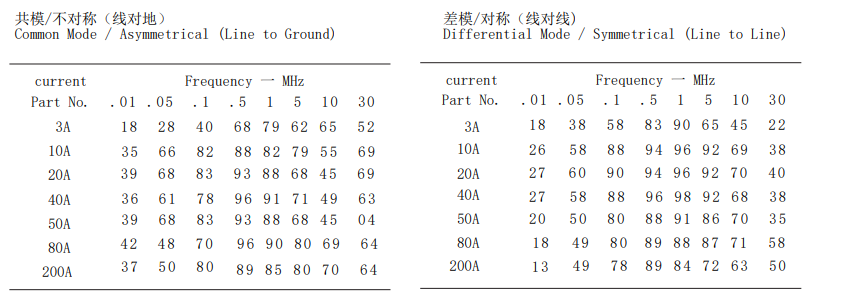

最小插入损耗 Minimum Insertion Loss

ZYH-3XA系列栅栏式端子台三相三线高插入损耗EMI电源滤波器.pdf
