特点和应用：Features and Applications

在全频段内对共模和差模干扰均具有良好的抑制效果协助 您的产品满足GJB151A-97标准要求

Provide good performance of suppressing both CMand  DM of all frequency

对电源线上的10KHz以上的干扰具有良好的抑制作用

Provide effective suppression for frequency  above10KHz in linee

适用于含有开关电源、数字电路以及易受干扰的军用设备

Available for various digital systems(partically  forswitching power supplies)

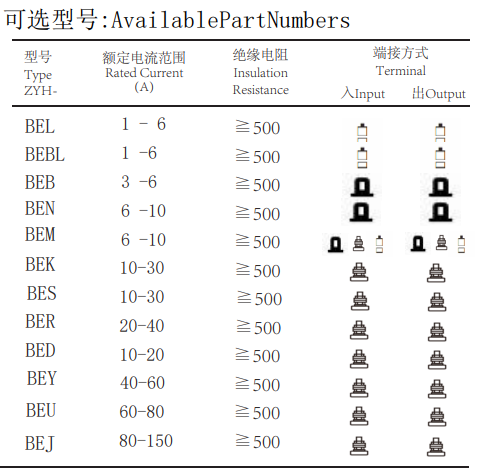

订购信息：Ordering Information

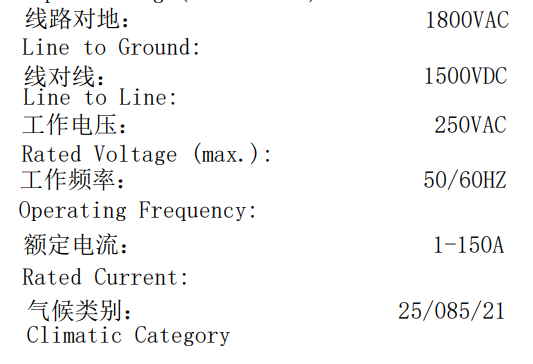

规格： Specifications

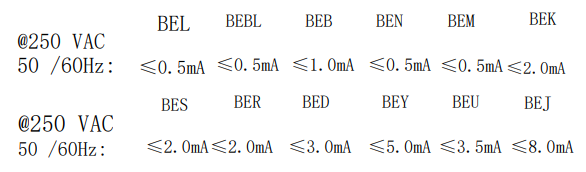

每条线路对地的最 大泄漏电流：

Maximum leakage current each Line to Ground：

Hipot额定值（一分钟）：

Hipot rating (one minute):

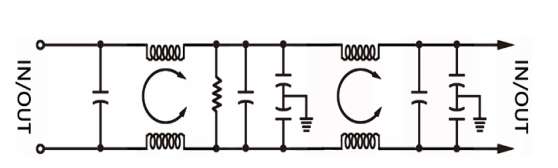

电路原理图Electrical Schematics

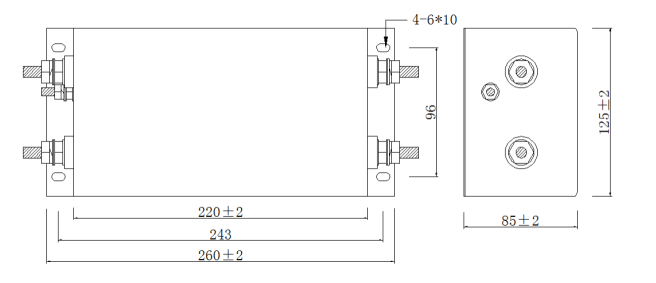

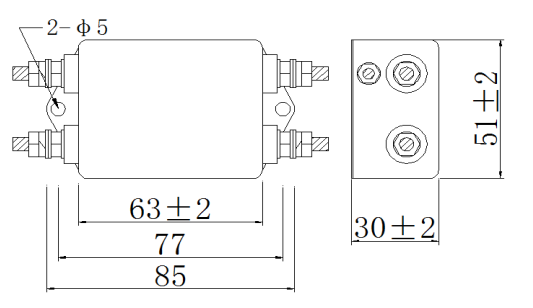

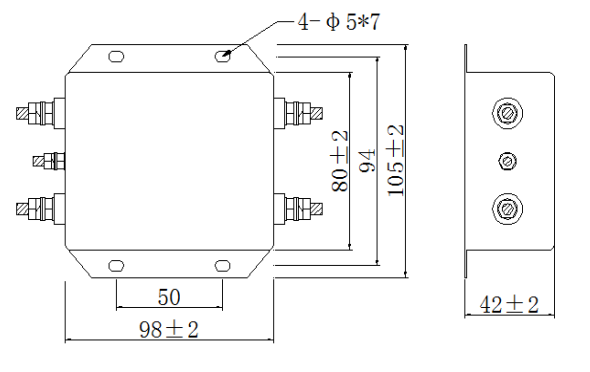

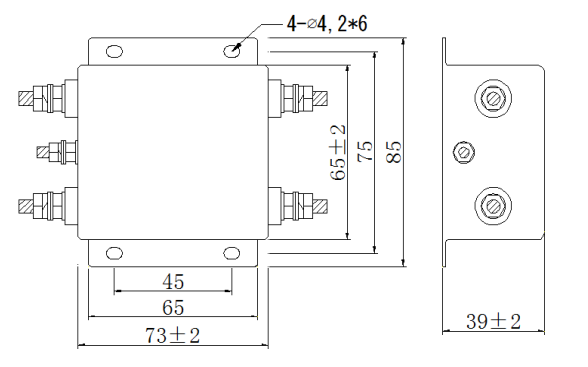

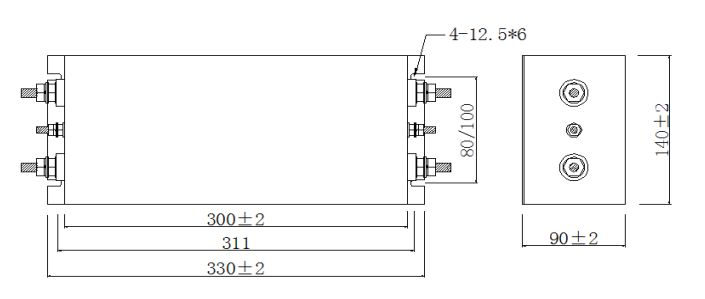

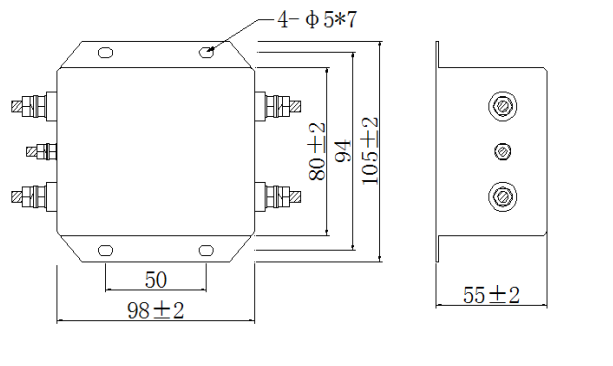

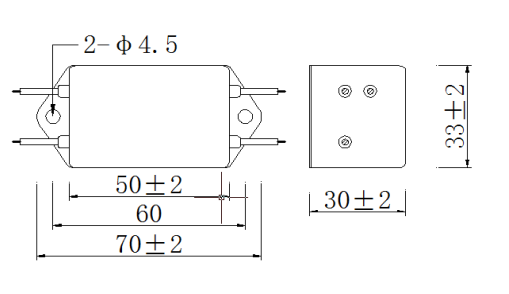

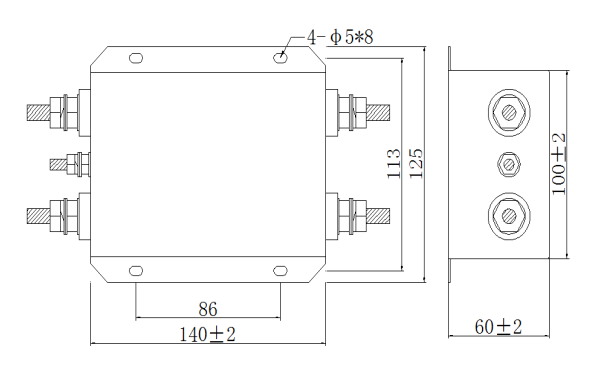

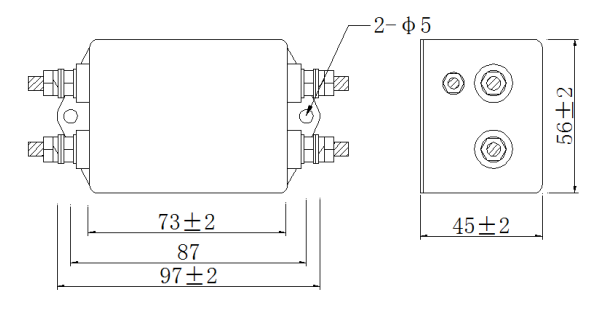

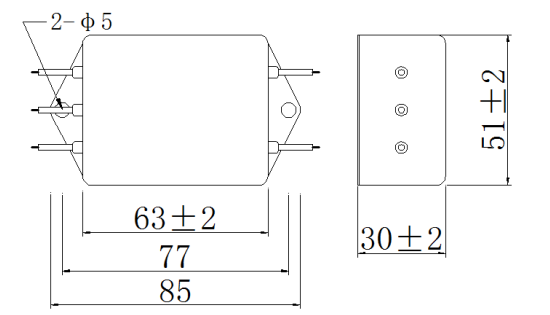

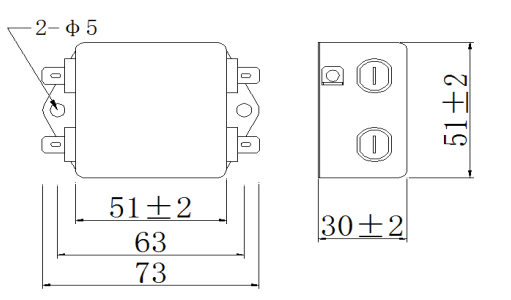

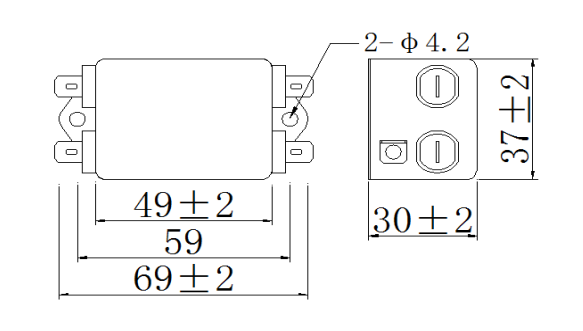

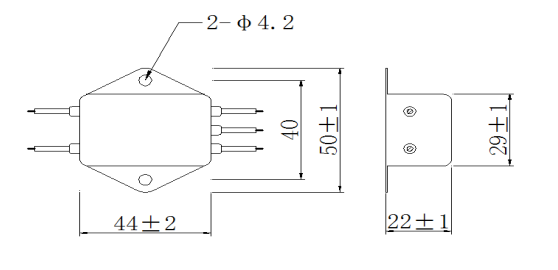

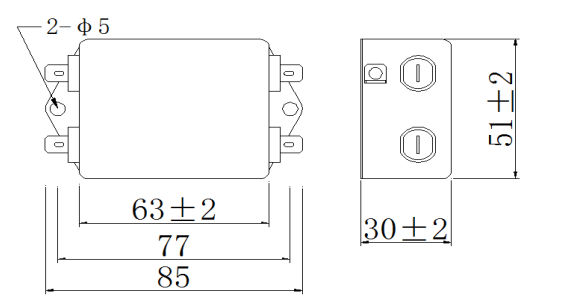

BEL外壳样式：BEL Case Styles

BEBL外壳样式：BEBLCase Styles

BEB外壳样式：EB Case Styles

BEN外壳样式：EN Case Styles

BEM外壳样式：BEM Case Styles

样式1：CaseStyles One

样式2：CaseStyles Two

样式3：CaseStyles Three

BEK外壳样式：BEK Case Styles

BES外壳样式：BES Case Styles

BER外壳样式：BER Case Styles

BED外壳样式：BESD Case Styles

BEY外壳样式：BEYCase Styles

BEU外壳样式：BEU Case Styles

BEJ外壳样式：BEJ Case Styles

性能参数

Performance Data

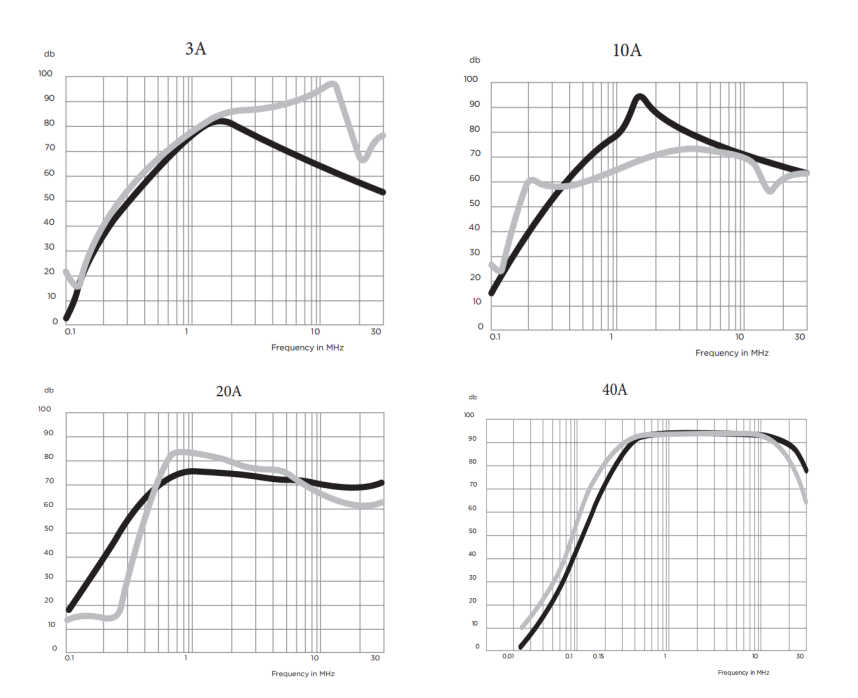

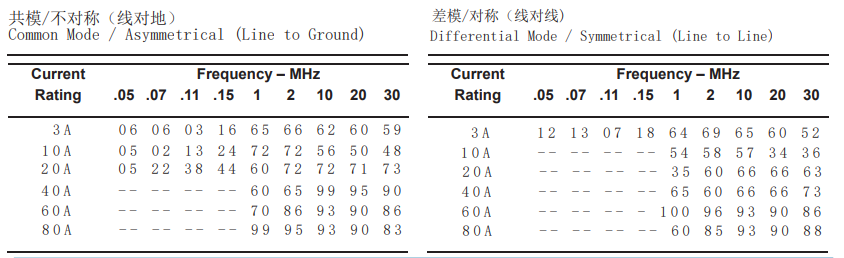

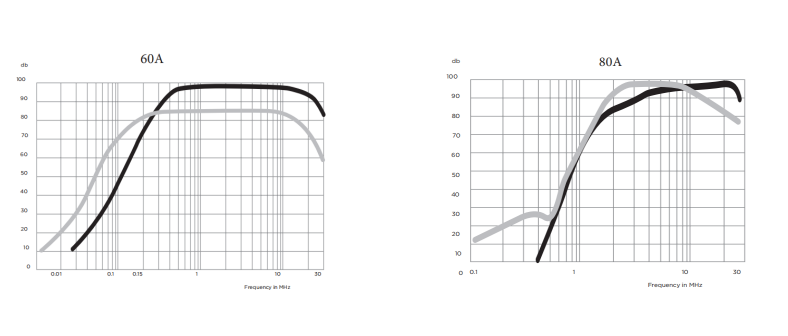

典型插入损耗

ypical Insertion Loss

在封闭的50欧姆系统中测量

Measured in closed 50 Ohm system

最小插入损耗 Minimum Insertion Loss
