特点和应用：Features and Applications

有较强的防浪涌和脉冲的能力并能够承受多次浪涌的冲 击

A strong anti-surge and pulse and the ability to  withstandshocks has succeeded

对于浪涌信号反映的时间小于10纳秒

surge signal reflected in the little time less  than 10ns

产品使用寿命较长，高于市场上同类产品1到 1.5倍

Longer product life, higher than the market  similar productsfrom 1 to 1.5 times

适用于电源前级系统的滤波和瞬态过压保护 （注意:在承受超大容量的瞬间极端放电时，可能产生爆 裂或者短路>

Apply to the former class power system recovery  and transient overvoltage protection(Note : in  anextreme discharged bear mega-capacity, burst or  short-circuit may have )

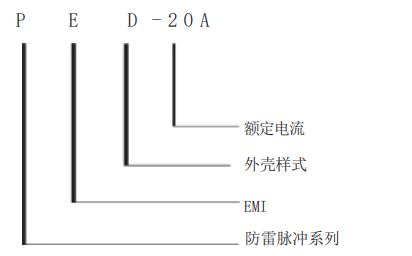

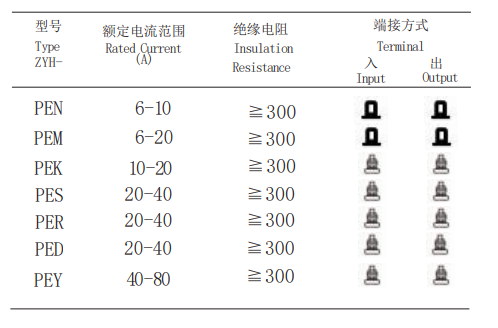

订购信息：Ordering Information

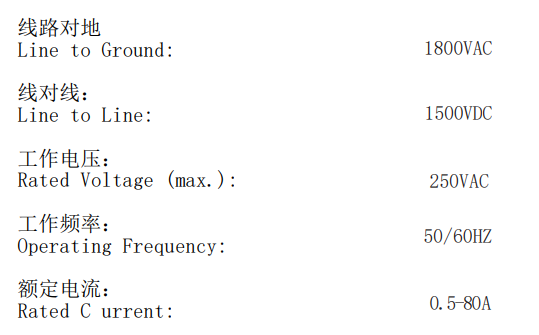

规格： Specifications

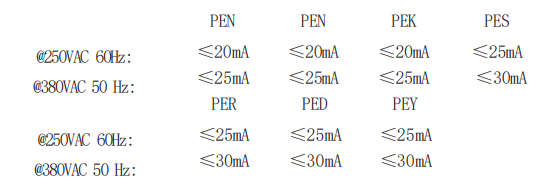

每条线路对地的最 大泄漏电流： Maximum leakage current each Line to Ground：

Hipot额定值（一分钟）：

Hipot rating (one minute):

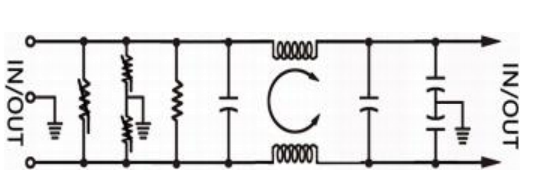

电路原理图Electrical Schematics

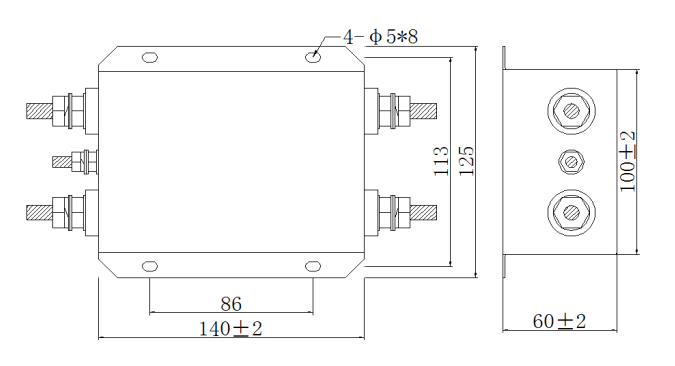

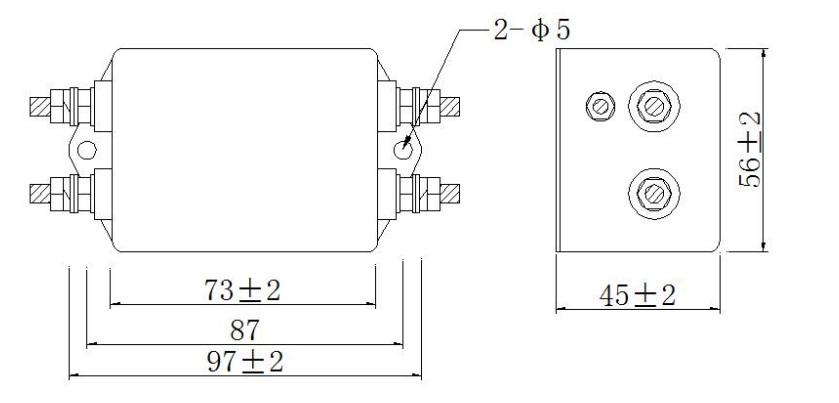

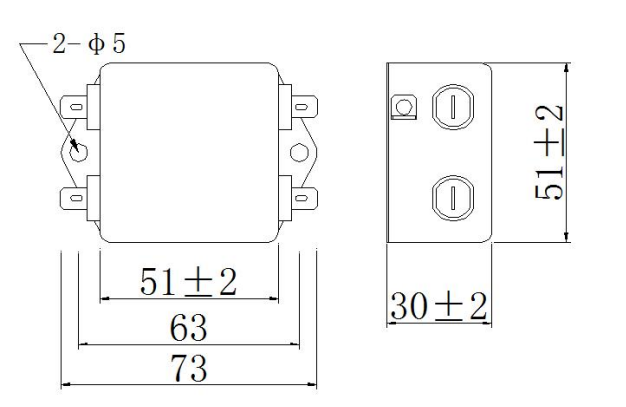

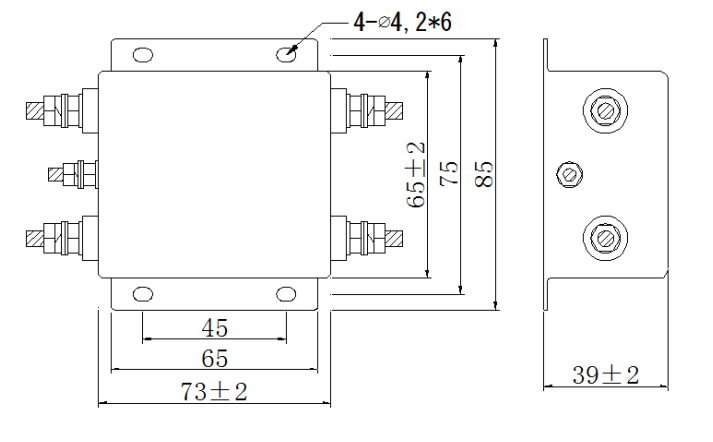

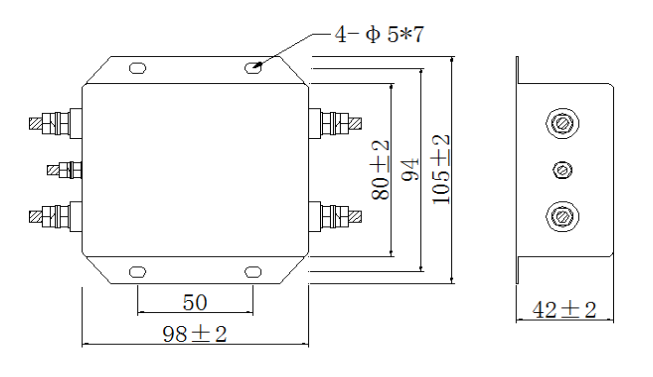

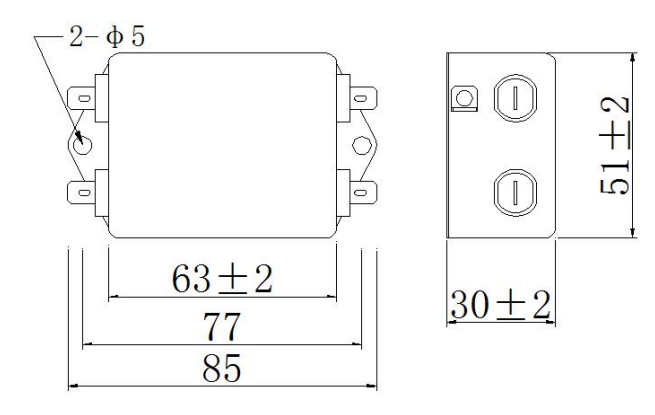

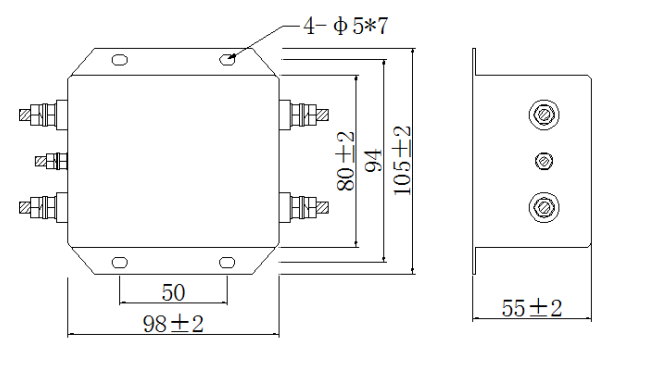

PEN外壳样式： PEN Case Styles

PEM外壳样式： PEM Case Styles

PEK外壳样式： PEK Case Style

PES外壳样式： PES Case Styles

PER外壳样式： PER Case Styles

PED外壳样式： PED Case Styles

PEY外壳样式： PEY Case Style

性能参数 Performance Data

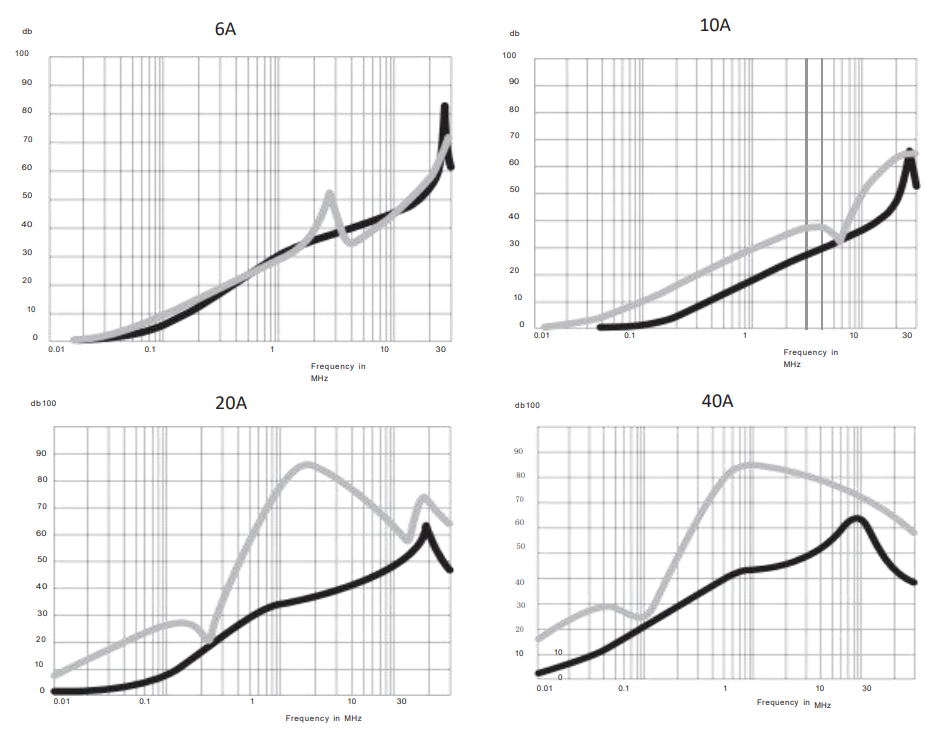

典型插入损耗 ypical Insertion Loss

在封闭的50欧姆系统中测量 Measured in closed 50 Ohm system

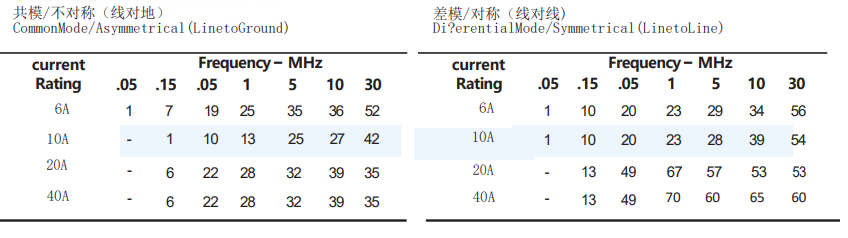

最小插入损耗 Minimum Insertion Loss

ZYH-P系列防雷脉冲电源滤波器1.pdf
