特点和应用：Features and Applications

较小的泄漏电流，满足医疗器械特殊要求和L544 标准

LOW leskage current to meet with medica machine special requiements and L544 stand ards

体积小、重量轻、价格低廉、易于连接

Compact with competibale prices，essy to mount

提供各种连接方式

Various connecttion ways are availabe

主要应用于医疗器械及其他要求低漏电流的场合

Mainly used in madical machine and other enquipiments low leakage current required

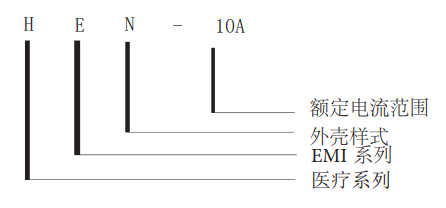

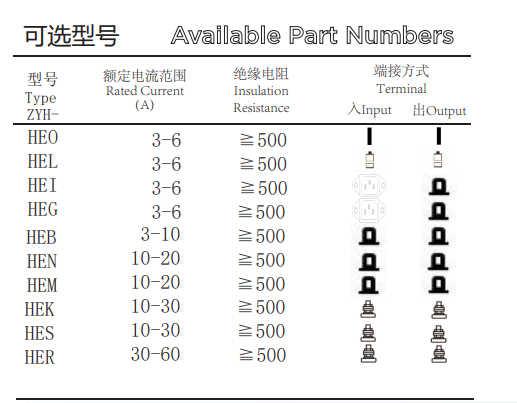

订购信息：Ordering Information

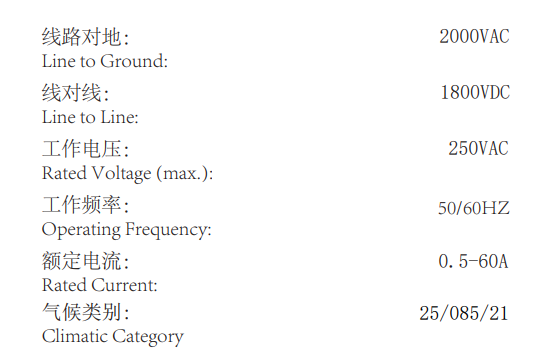

规格： Specifications

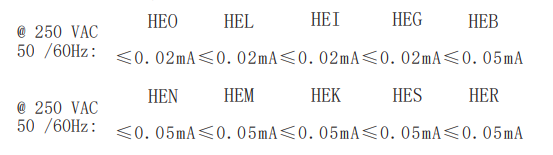

每条线路对地的最 大泄漏电流：

Maximum leakage current each Line to Ground：

Hipot额定值（一分钟）：

Hipot rating (one minute):

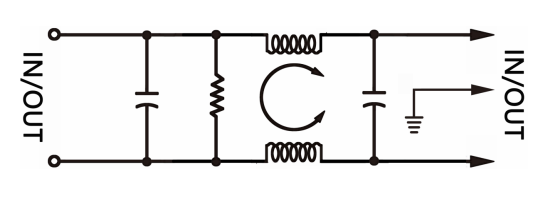

电路原理图Electrical Schematics

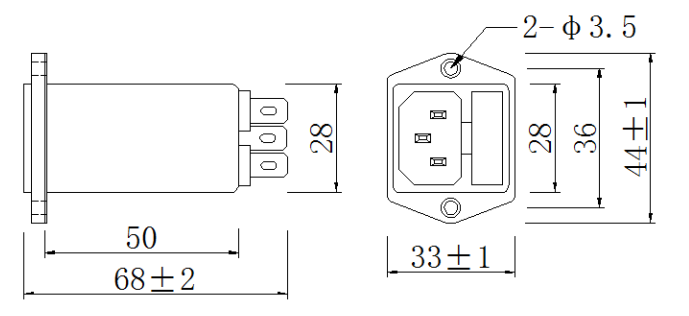

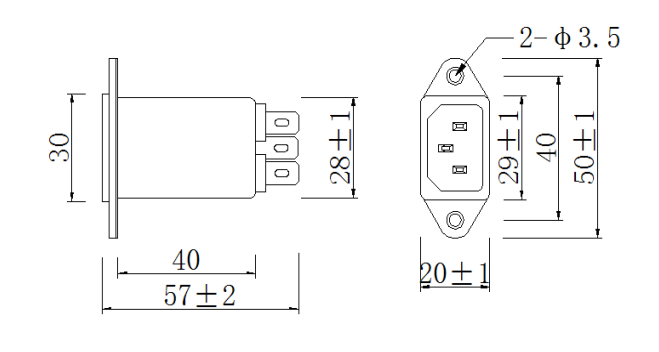

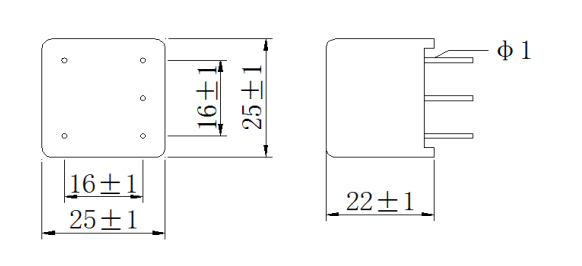

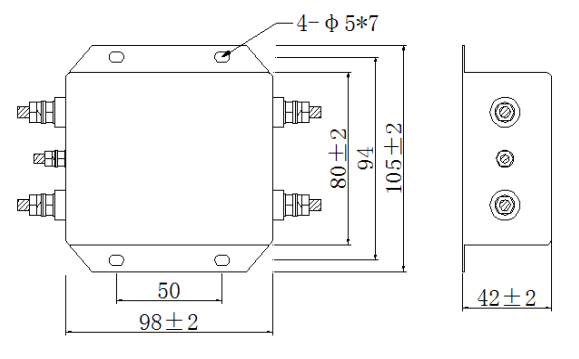

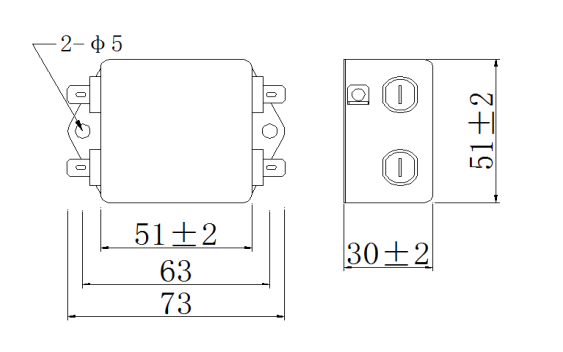

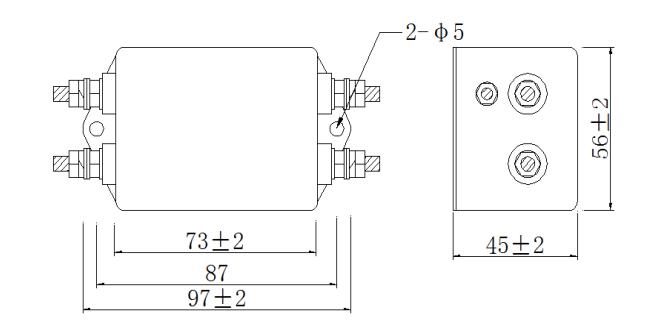

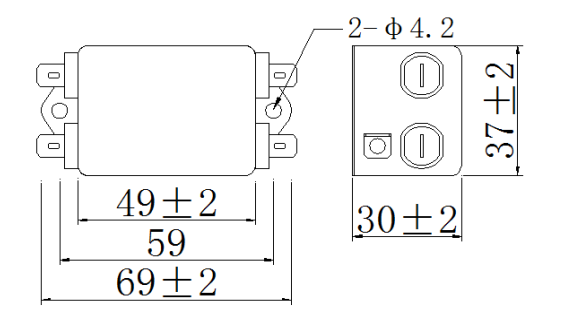

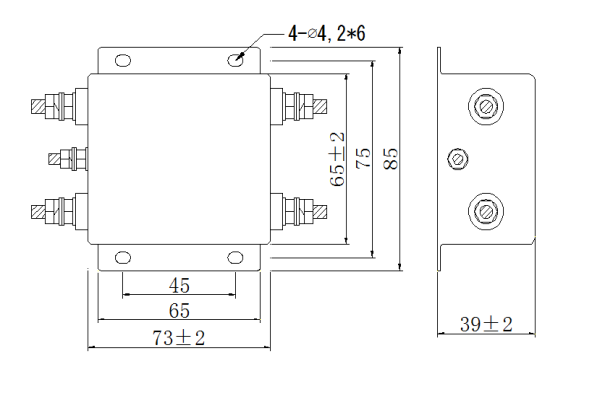

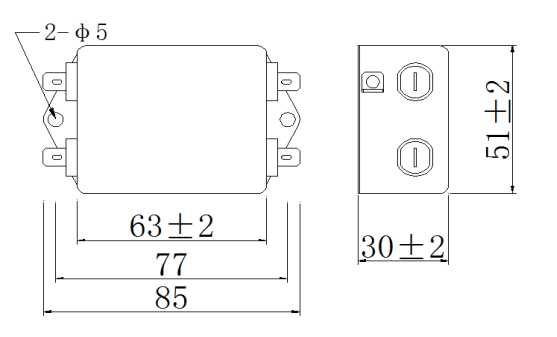

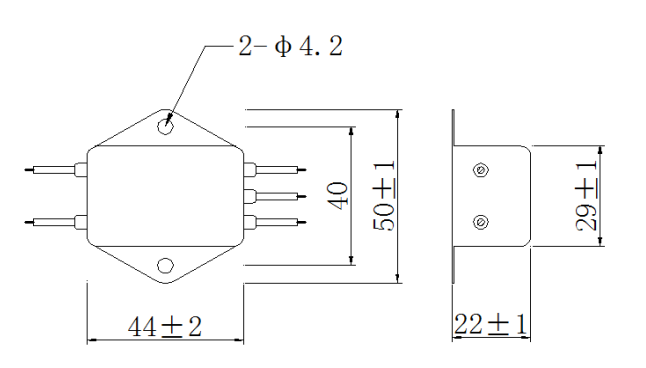

HEO外壳样式：HEO Case Styles

HEL外壳样式：HEL Case Styles

HEI外壳样式：HEF Case Styles

HEG外壳样式：HEB Case Styles

HEB外壳样式：HEB Case Styles

HEN外壳样式：HEN Case Styles

HEM外壳样式：HEM Case Styles

HEK外壳样式：HEK Case Styles

HES外壳样式：HES Case Styles

HER外壳样式：HER Case Styles

性能参数

Performance Data

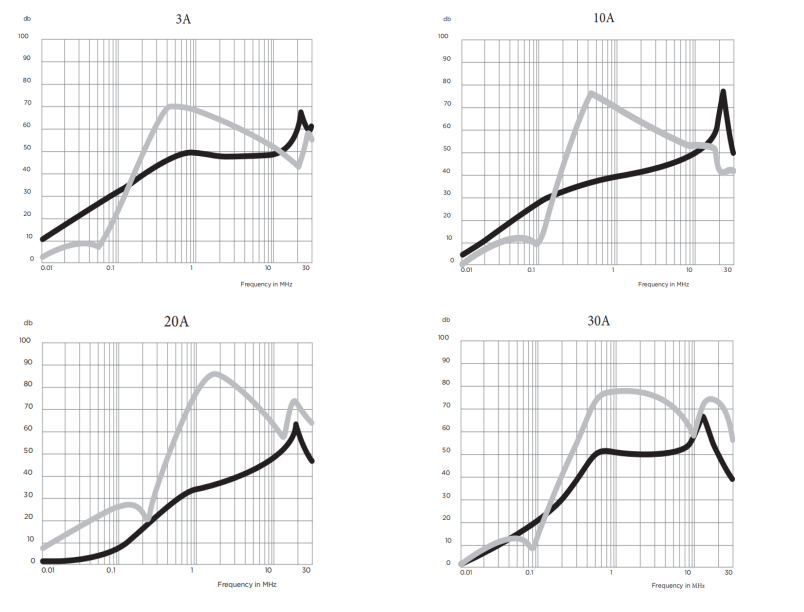

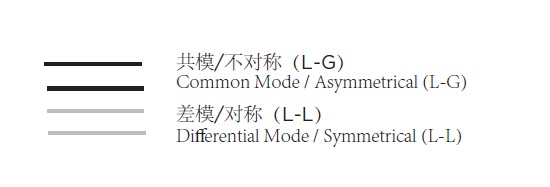

典型插入损耗

ypical Insertion Loss

在封闭的50欧姆系统中测量 Measured in closed 50 Ohm system

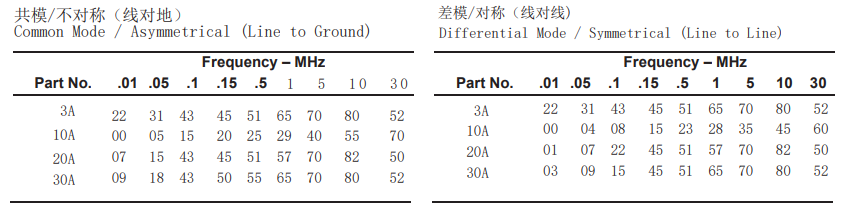

最小插入损耗

Minimum Insertion Loss
