特点和应用：Features and Applications

极佳的低频衰减特性，具有良好的共模和差模干扰抑制特 性

High attenuation to low frequency,excellent performance ofcommon mode and differential mode interference suppression

宽范围的衰减特性

Broadband attenuation characteristics

较小的泄漏电流

 Low leakage current

适用于数据处理系统、电信系统和工业控制装置中的高性 能电源滤波

Available for digital systems , telecom systems andindustrial installations.

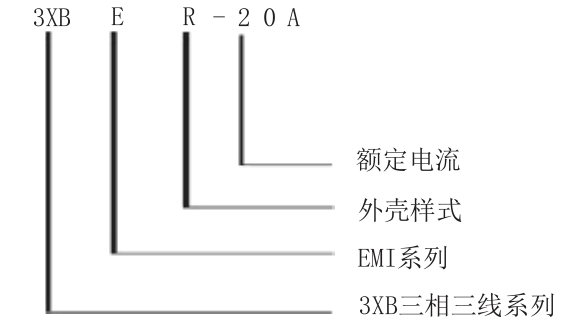

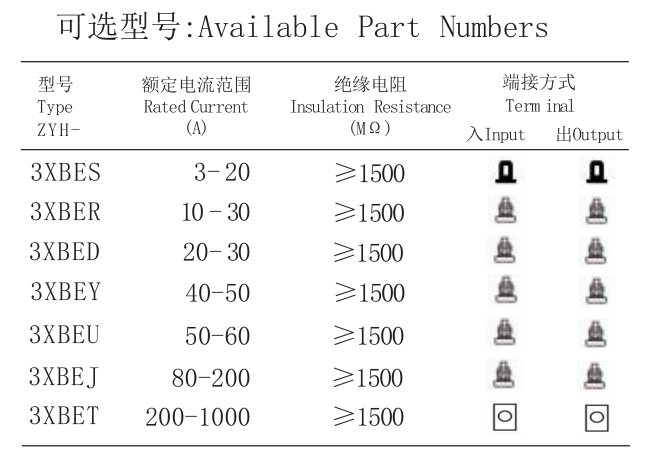

订购信息：Ordering Information

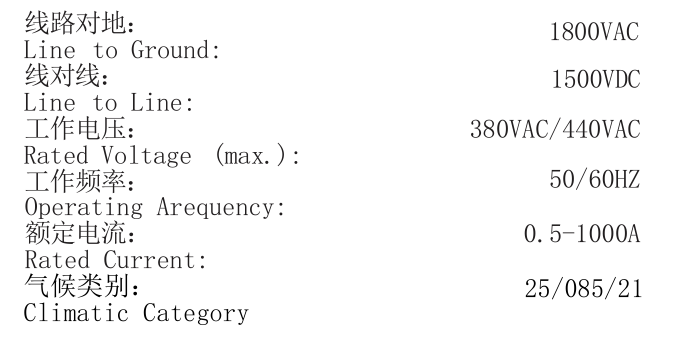

规格： Specifications

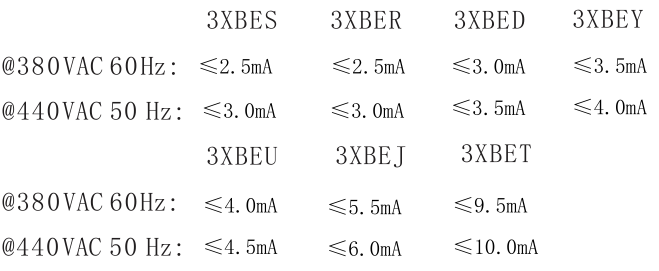

每条线路对地的最 大泄漏电流：

Maximum leakage current each Line to Ground：

Hipot额定值（一分钟）：

Hipot rating (one minute):

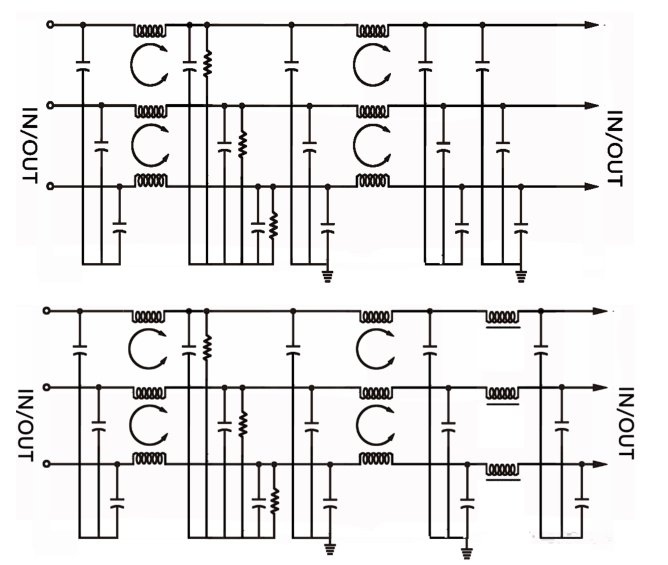

电路原理图Electrical Schematics

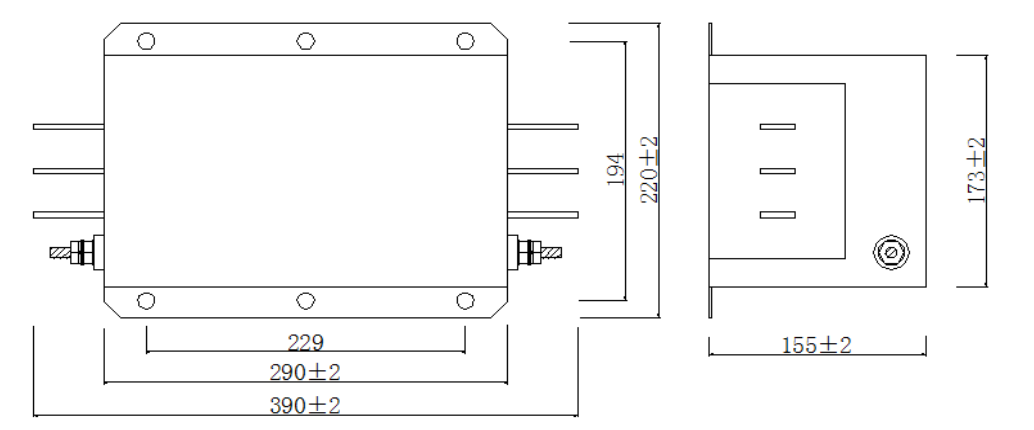

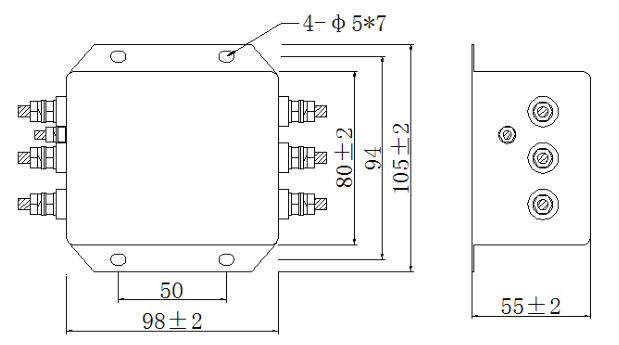

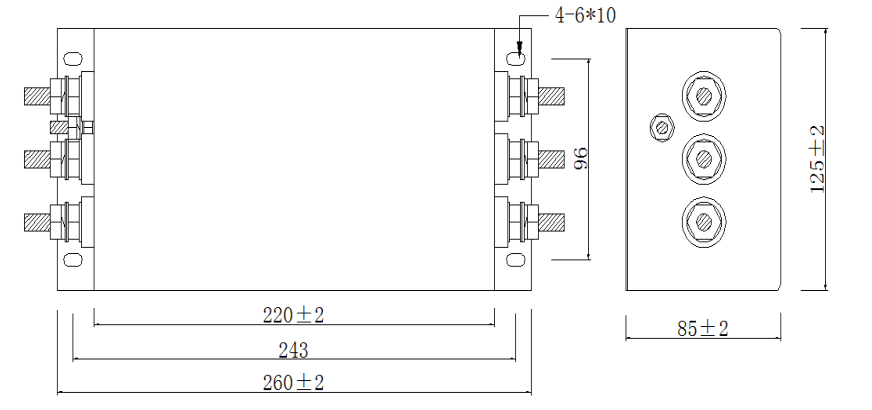

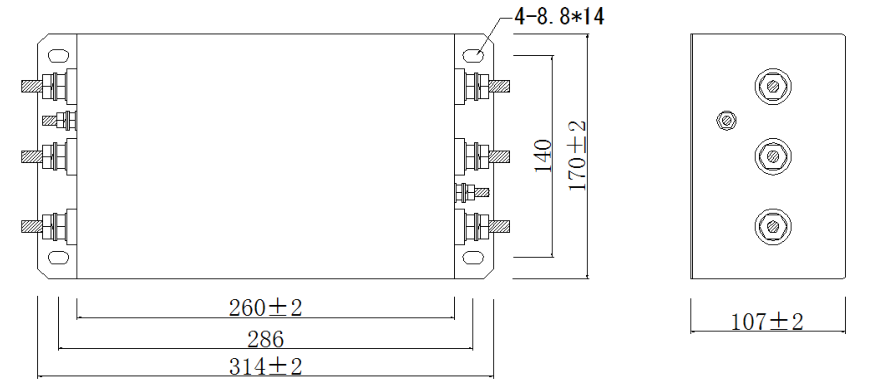

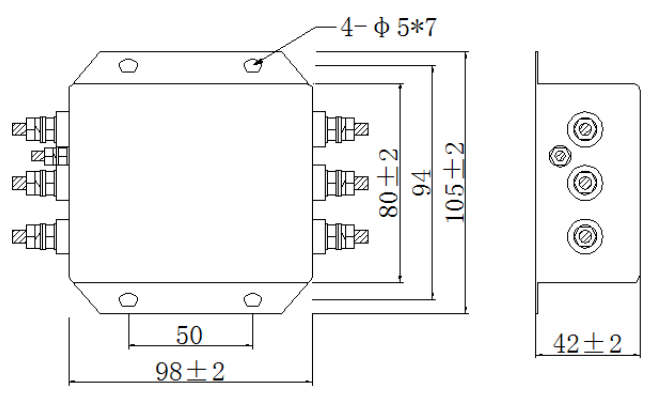

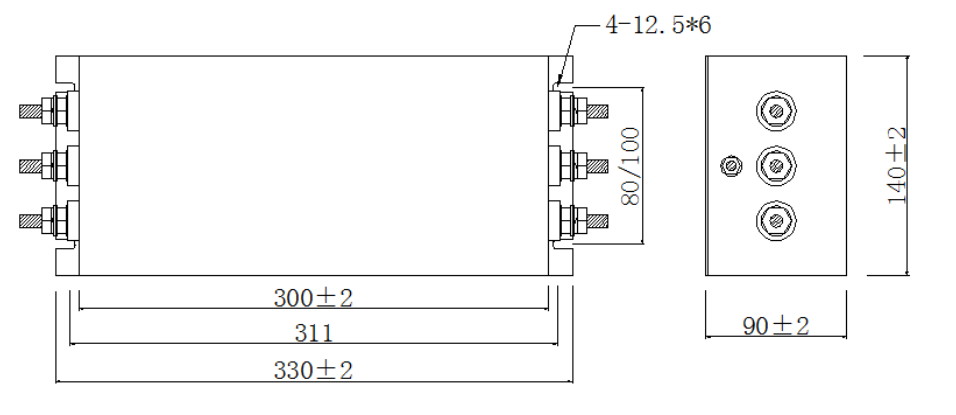

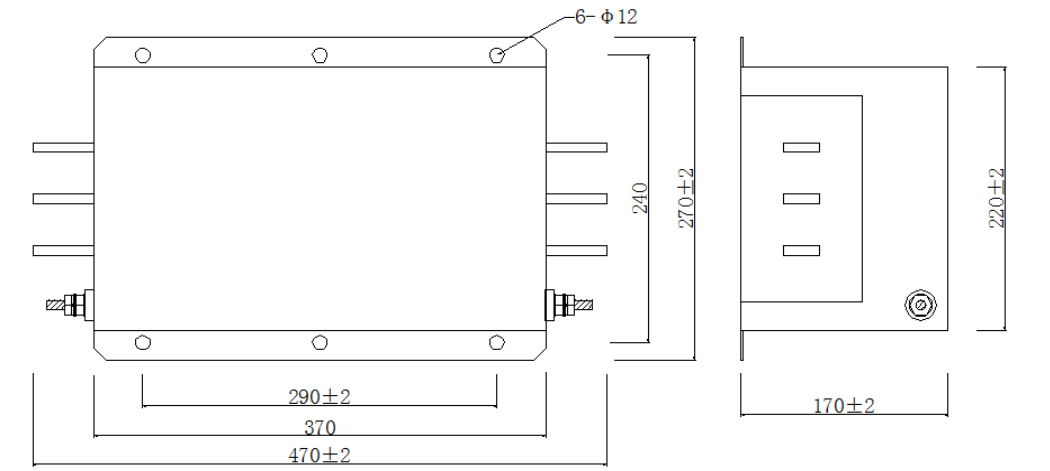

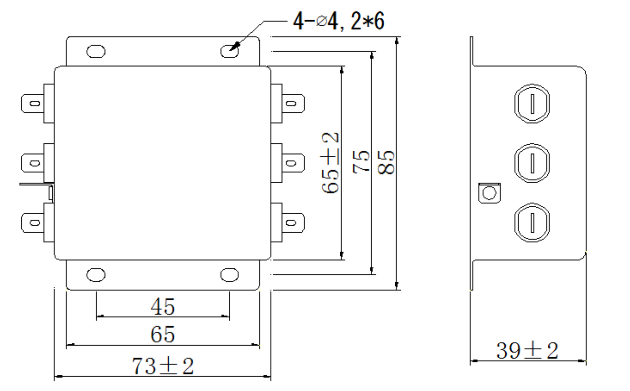

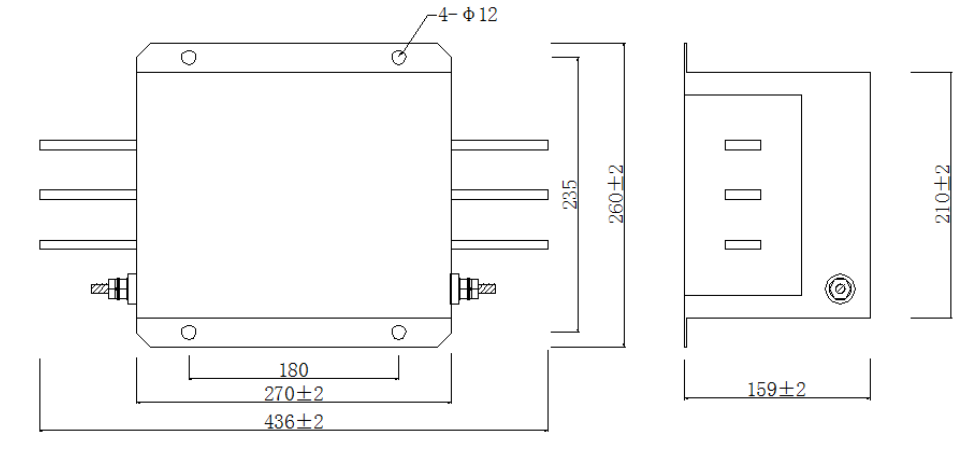

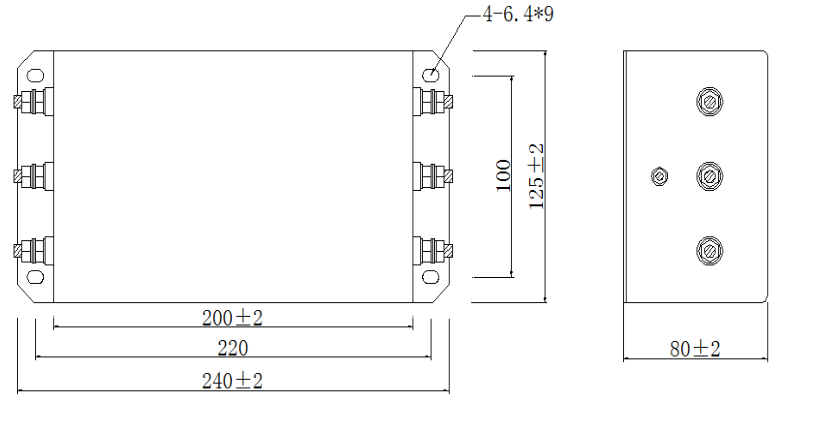

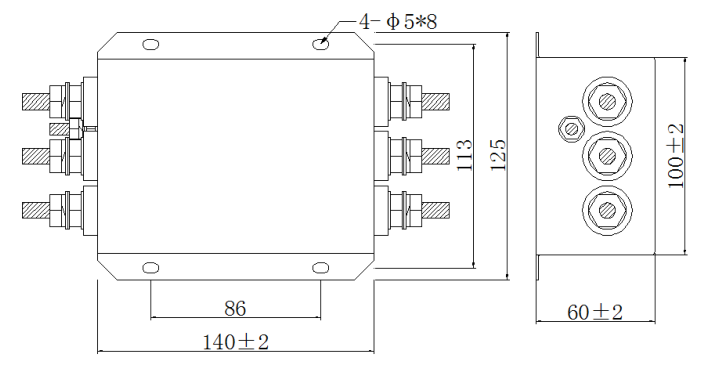

3XBES外壳样式：3XBES Case Styles

3XBER外壳样式：3XBER Case Styles

3XBED外壳样式：3XBED Case Styles

3XBEY外壳样式：3XBEY Case Styles

3XBEU外壳样式：3XBEU Case Styles

样式1：Case Styles one

样式2：Case Styles Two

3XBEJ外壳样式：3XBEJ Case Styles

样式1：Case Styles one

样式2：Case Styles Two

3XBET外壳样式：3XBET Case Styles

样式1：Case Styles one

样式2：Case Styles Two

样式3：Case Styles Three

性能参数 Performance Data

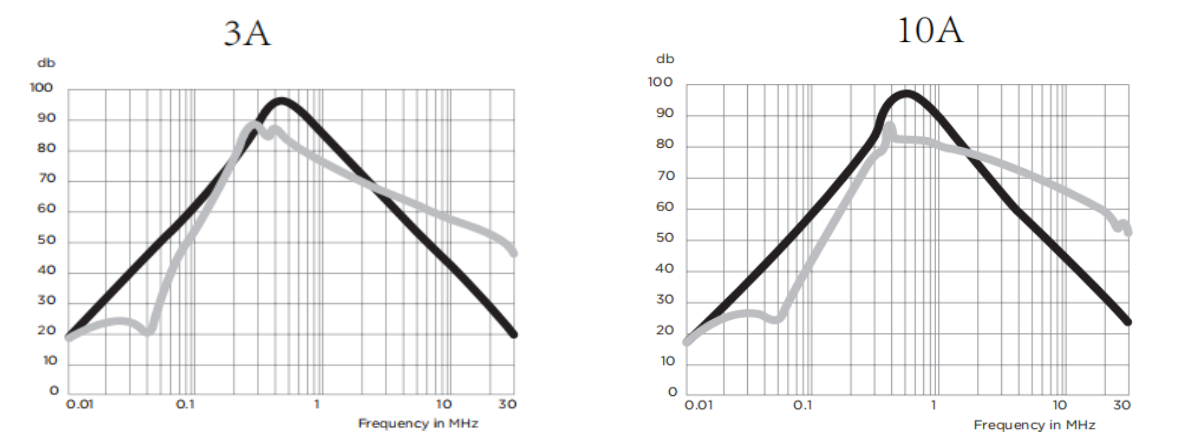

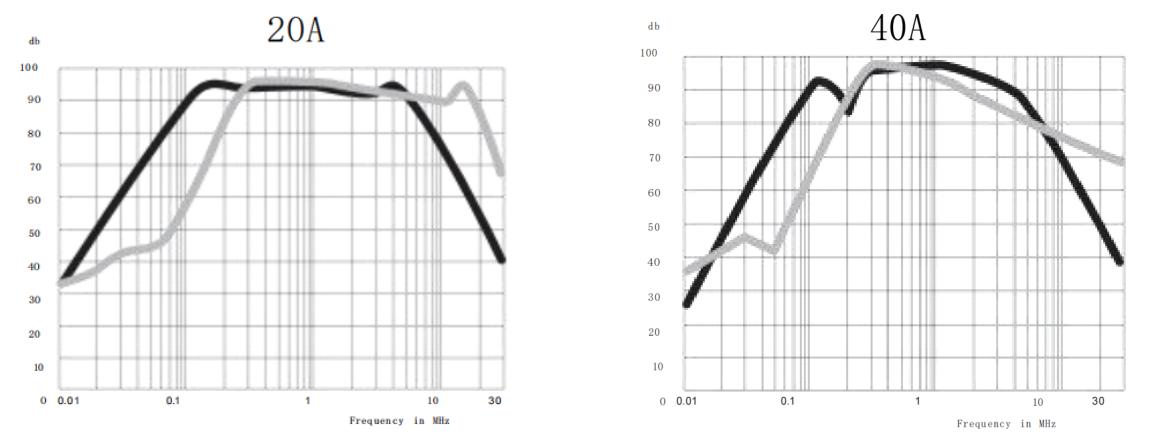

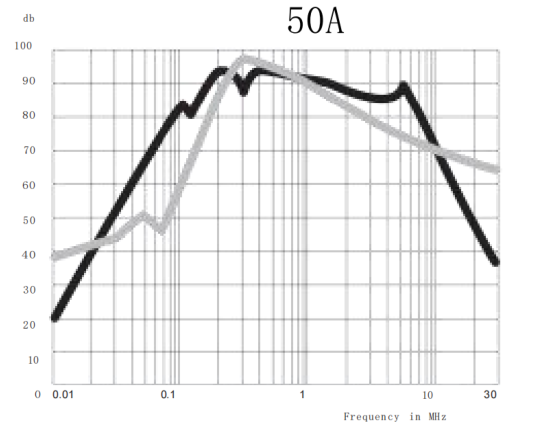

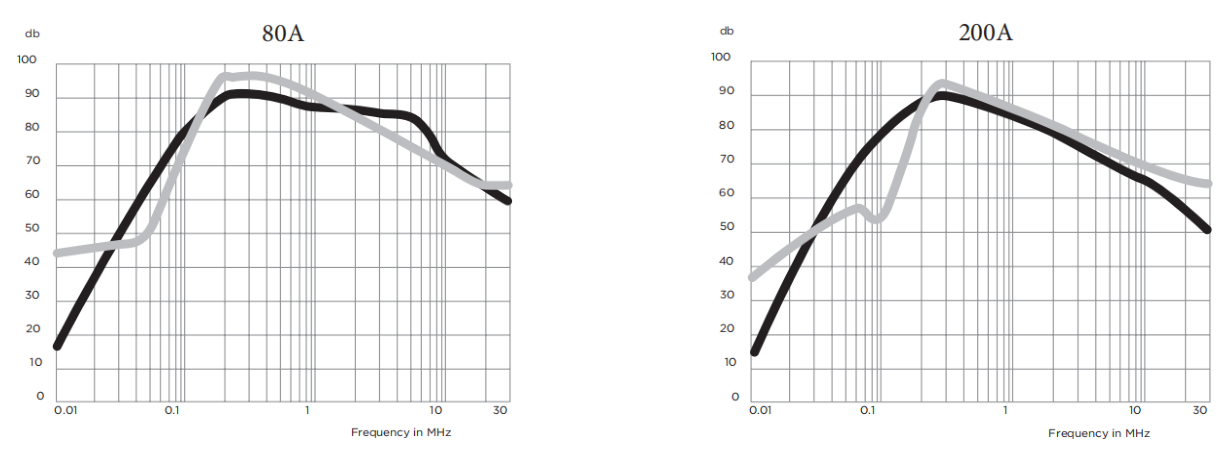

典型插入损耗 ypical Insertion Loss

在封闭的50欧姆系统中测量 Measured in closed 50 Ohm system

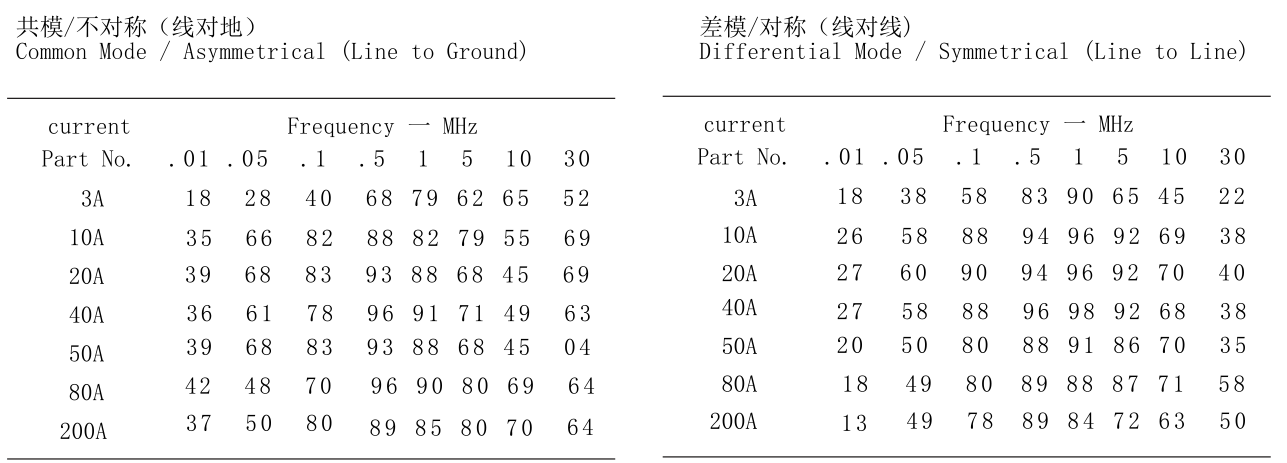

最小插入损耗 Minimum Insertion Loss

ZYH-3XB系列三相三线差模增强型EMI电源滤波器 .pdf
