特点和应用：Features and Applications

具有良好的共模和差模干扰抑制特性

Good performance of common mode and differential  mode suppression

对脉冲、连续或间歇干扰具有较高的抑制作用

Effectively  control pulse, continuous or intermittent  interference

较小的泄漏电流

Low leakage current

被广泛应用于开关电源，UPS，变频器，电机驱动，电梯等 设备

Applications for switching-mode power-supply UPS,Converter , motor driver,lift etc.

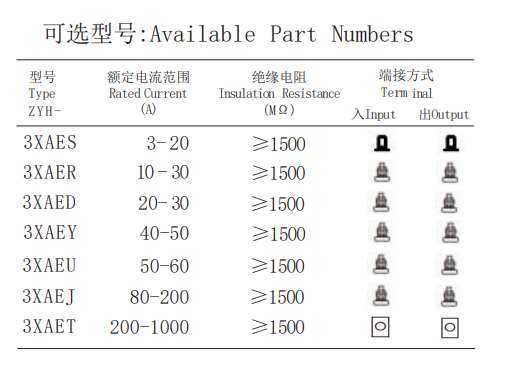

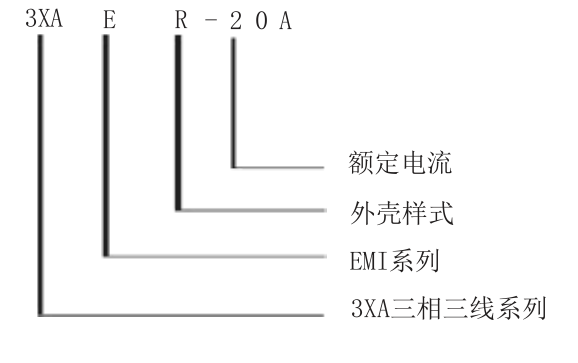

订购信息：Ordering Information

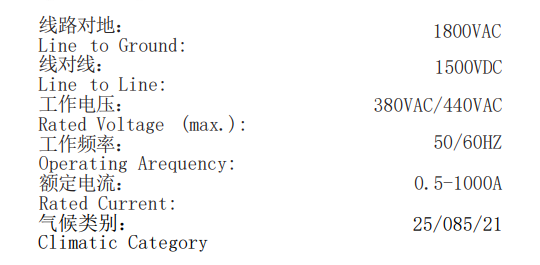

规格： Specifications

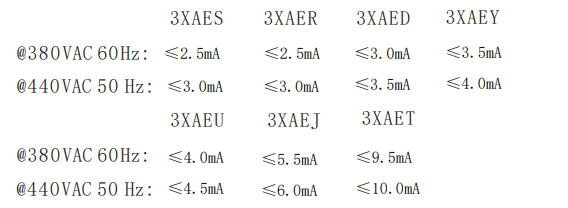

每条线路对地的最 大泄漏电流： Maximum leakage current each Line to Ground：

Hipot额定值（一分钟）：

Hipot rating (one minute):

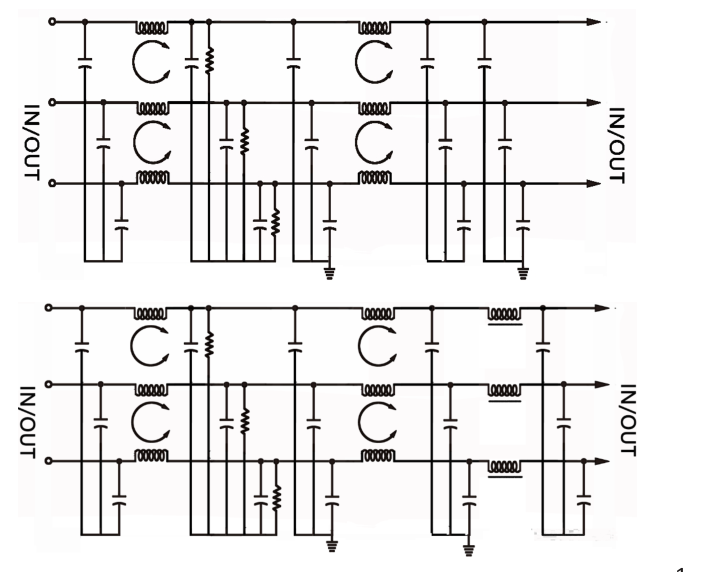

电路原理图Electrical Schematics

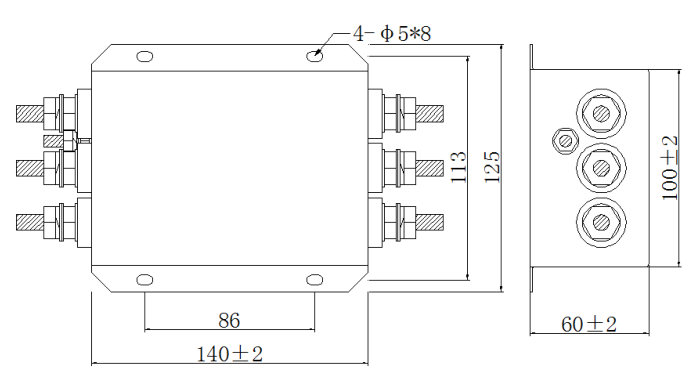

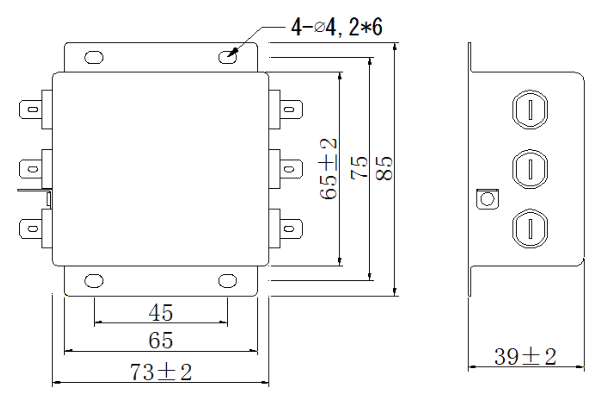

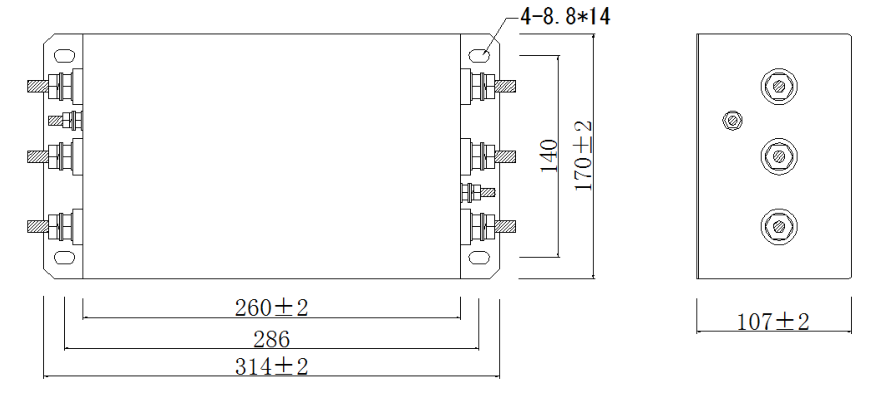

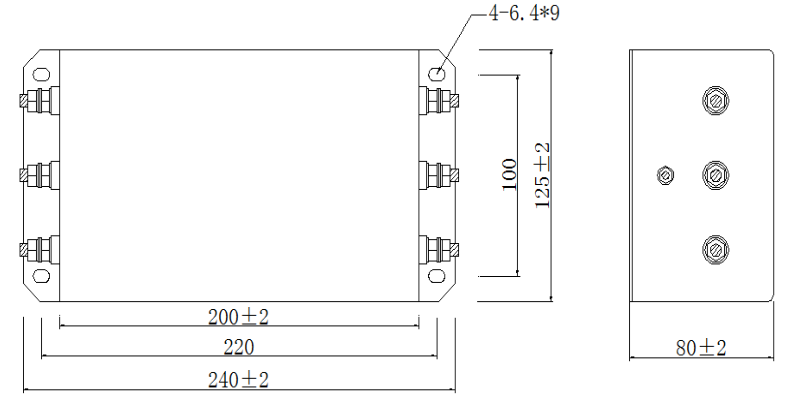

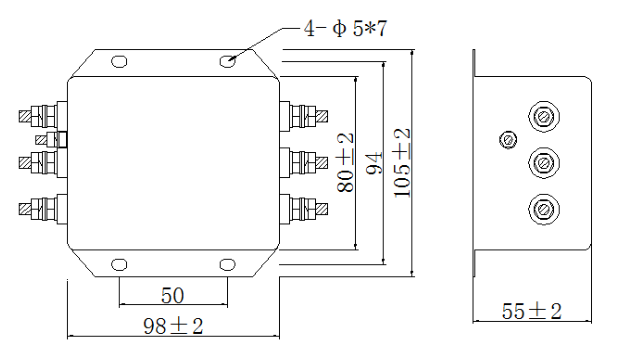

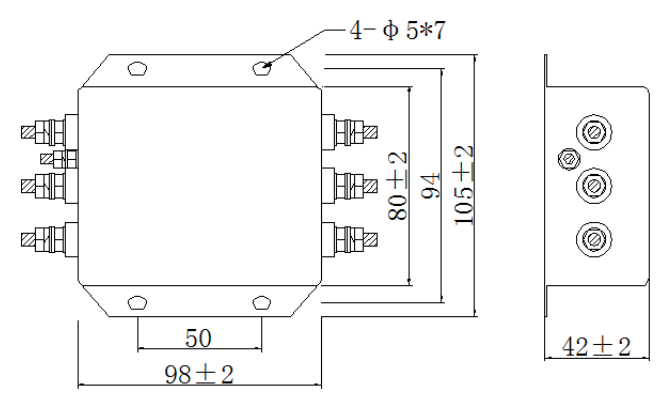

3XAES外壳样式：3XAES Case Styles

3XAER外壳样式：3XAER Case Styles

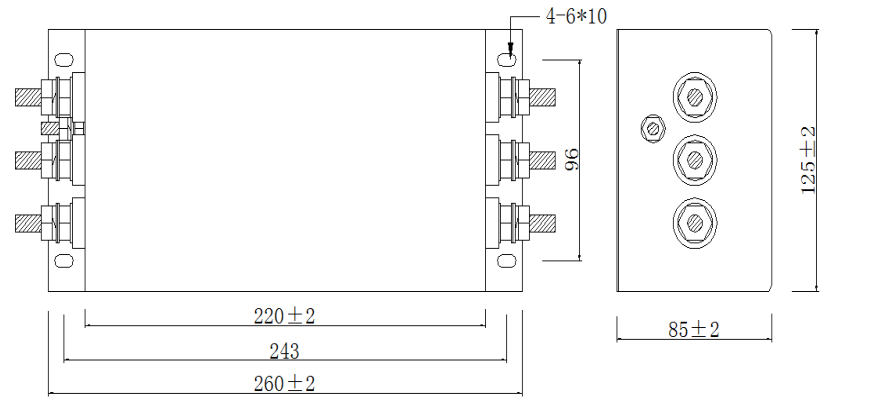

3XAED外壳样式：3XAED Case Styles

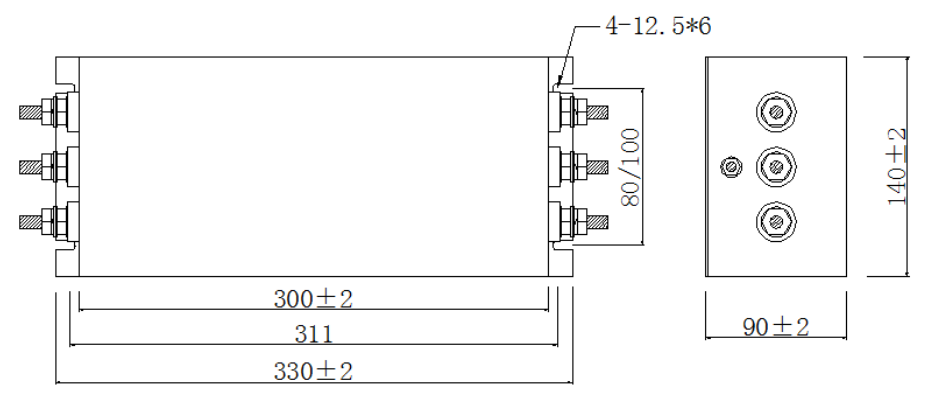

3XAEY外壳样式：3XAEY Case Styles

3XAEU外壳样式：3XAEU Case Styles

样式1：Case Styles one

样式2：Case Styles Two

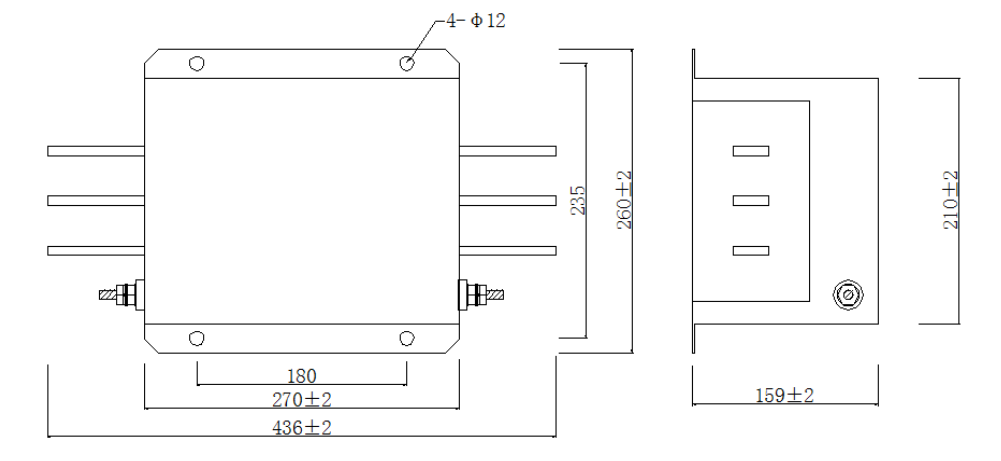

3XAEJ外壳样式：3XAEJ Case Styles

样式1：Case Styles one

样式2：Case Styles Two

3XAET外壳样式：3XAET Case Styles

样式1：Case Styles One

样式2：Case Styles Two

样式3：Case Styles Three

性能参数 Performance Data

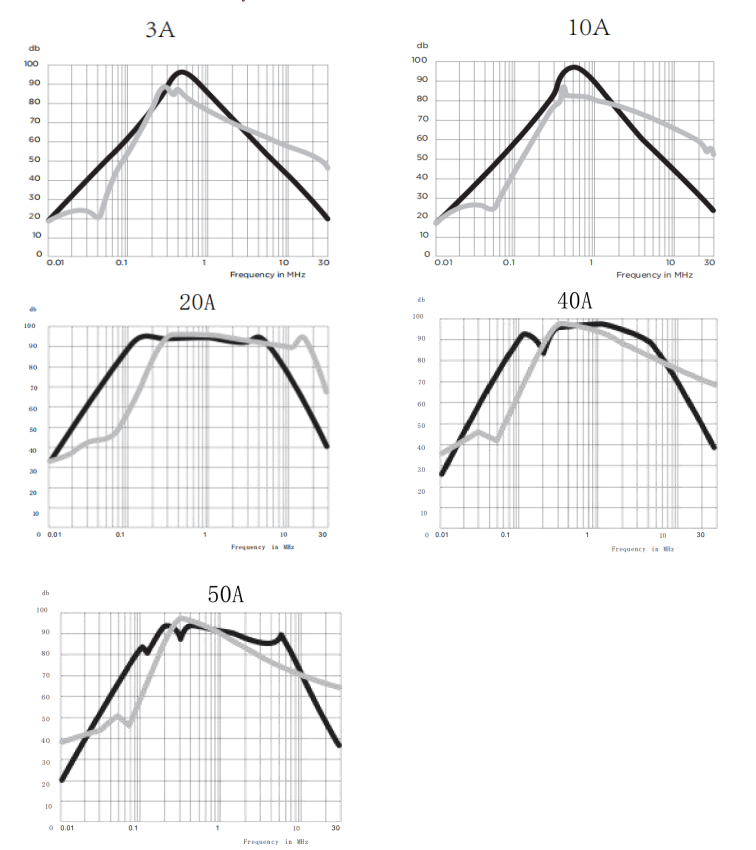

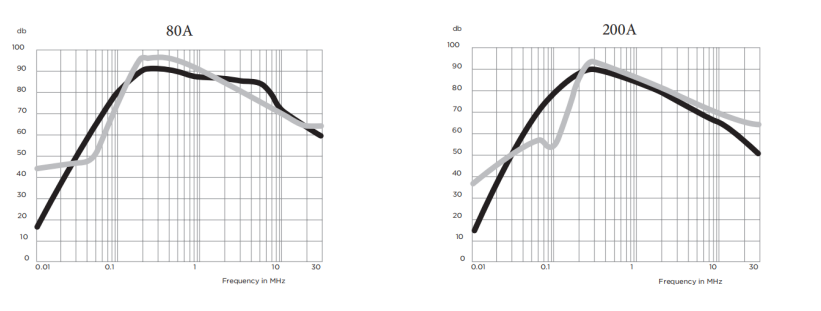

典型插入损耗 ypical Insertion Loss

在封闭的50欧姆系统中测量 Measured in closed 50 Ohm system

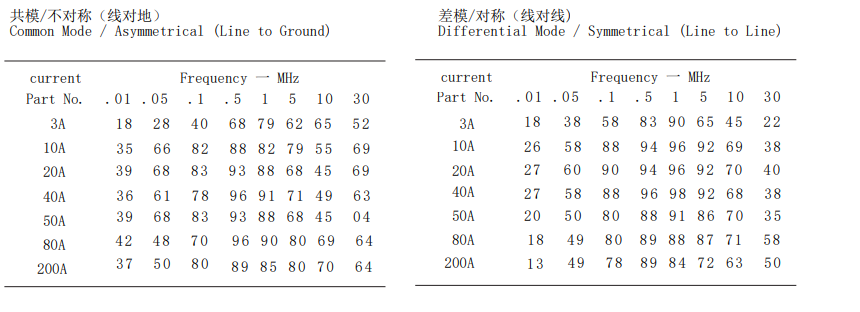

最小插入损耗 Minimum Insertion Loss

ZYH-3XA系列三相三线高插入损耗EMI电源滤波器.pdf
