在很宽的频带范围内具有极高的共模和差模插入损耗

Very high differential and common modeattenuation

对连续或间歇性干扰具有较高的抑制作用

High supperession for continuous andintermittent pulse interference

计价的高频干扰抑制特性

Good high frequency attenuation

适用于各种电子和数字设备（尤其是开关电源）

Available for various digitalsystems（partically for switching powersupplies）

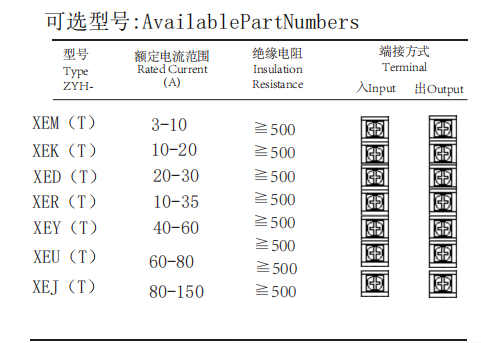

订购信息：Ordering Information

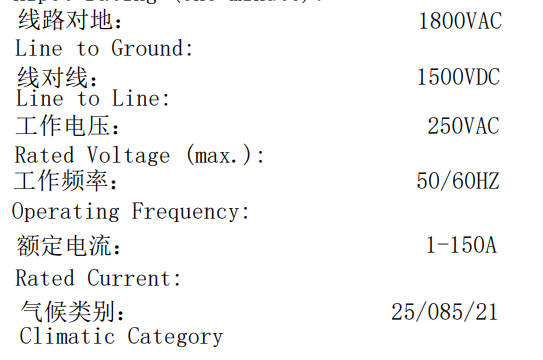

规格： Specifications

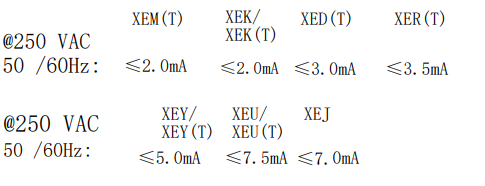

每条线路对地的最 大泄漏电流：

Maximum leakage current each Line to Ground：

Hipot额定值（一分钟）：Hipot rating (one minute):

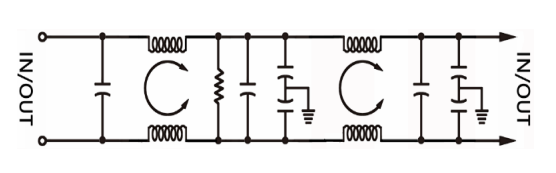

电路原理图Electrical Schematics

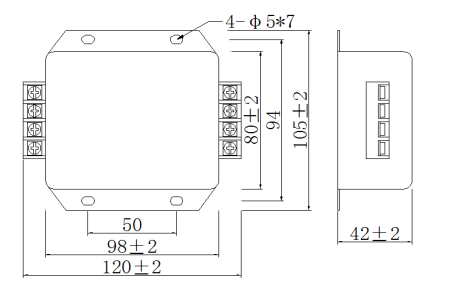

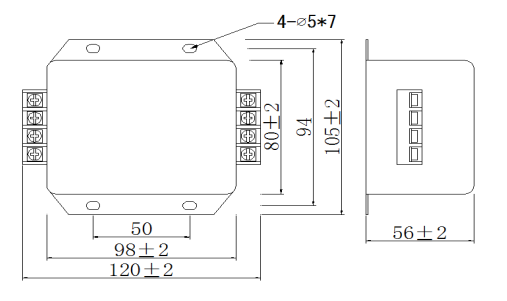

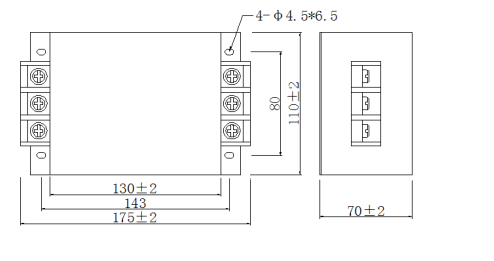

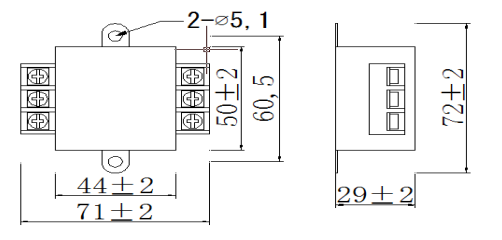

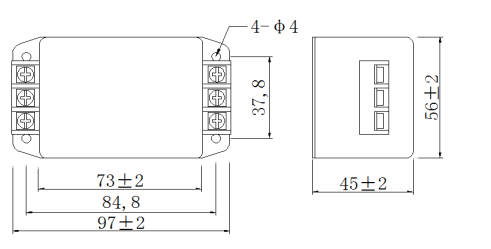

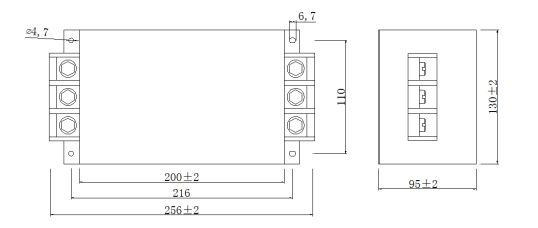

外壳样式：Case Styles

XEM(T)外壳样式：EN(T) Case Styles

XEK(T)外壳样式：XEK(T) Case Styles

XED(T)外壳样式：XED(T) Case Styles

XER(T)外壳样式：XER(T) Case Styles

XEY(T)外壳样式：XEY(T) Case Styles

XEU(T)外壳样式：XEU(T) Case Styles

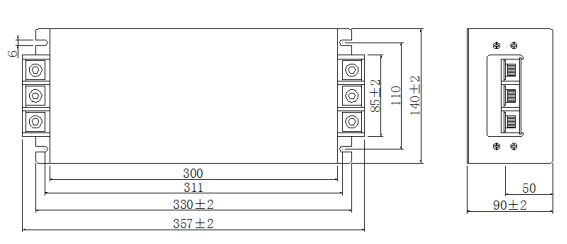

XEJ(T)外壳样式：XEJ(T)3 Case Styles

性能参数

Performance Data

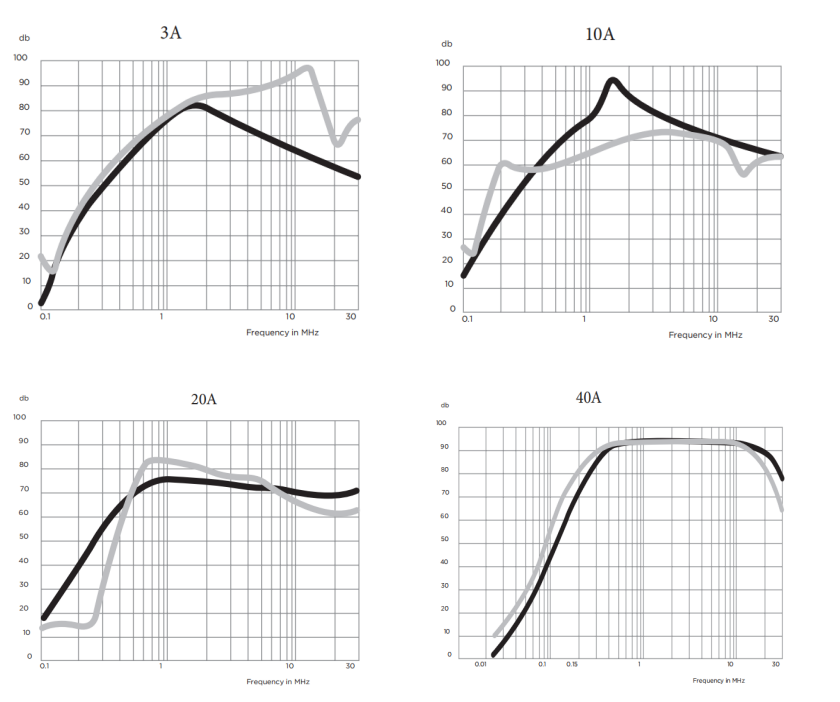

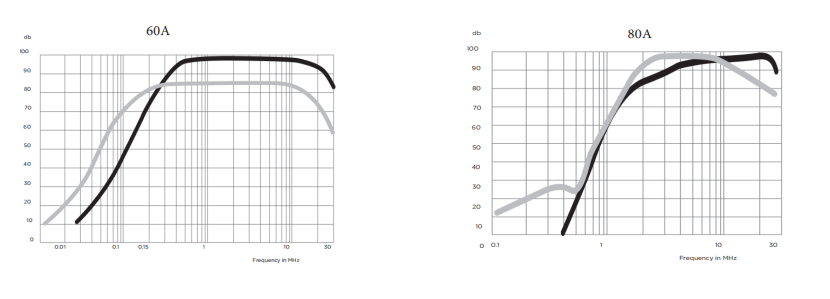

典型插入损耗

ypical Insertion Loss

在封闭的50欧姆系统中测量

Measured in closed 50 Ohm system

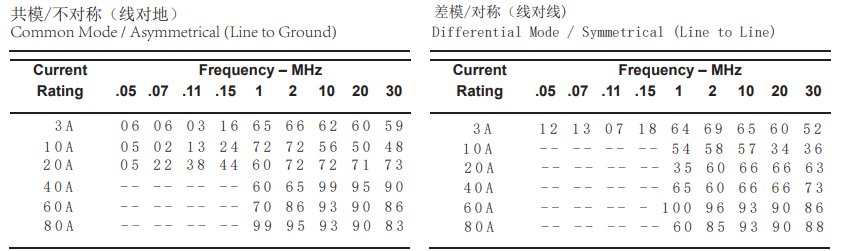

最小插入损耗 Minimum Insertion Loss

ZYH-X(T)系列栅栏式端子台高插入损耗EMI电源滤波器.pdf
